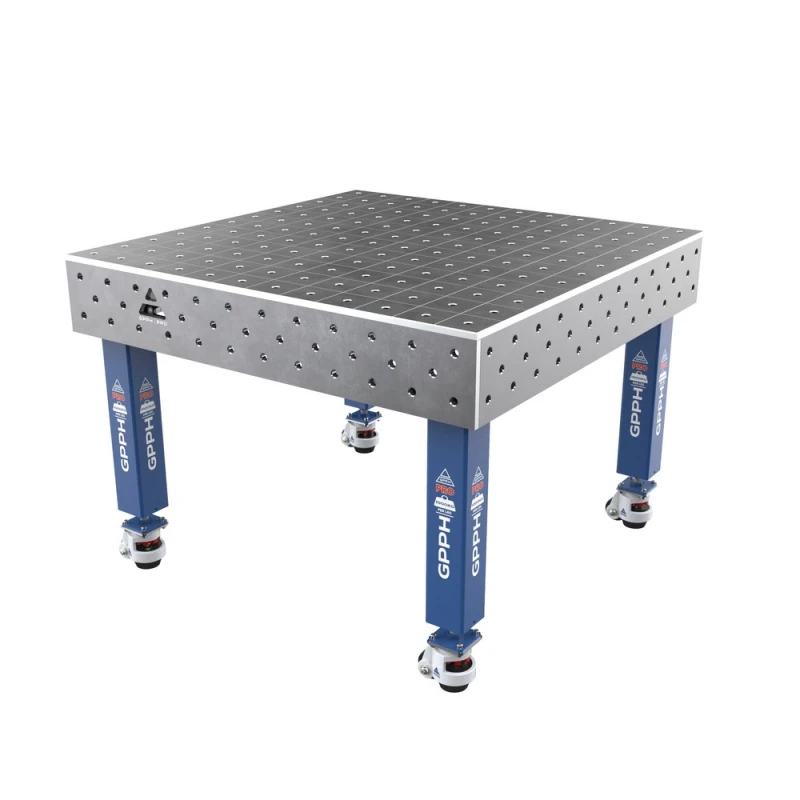

Masa sudura, GPPH, PRO, 1200x1200 mm, blat 15 mm, gauri 16 mm, retea 100x100, pe roti

Masa de sudură GPPH PRO 1200x1200 mm, blat 15 mm, găuri Φ16 mm în rețea 100x100 mm, pe roți are blatul de 15 mm din oțel S355J2+N, cu toleranță de planeitate ≤0.15 mm și găuri frezate și teșite executate cu toleranță ±0.05 mm, pe picioare din profil 100x100x4 mm care duc până la 1000 kg fiecare. E baza precisă pe care poziționezi, fixezi și sudezi piesele fără să pierzi cotele.

Masă de sudură PRO 1200x1200 mm – suprafață de lucru pătrată pentru construcții mai mari
La masa de sudură PRO 1200x1200 mm, suprafața de lucru pătrată este realizată din oțel S355J2+N cu grosimea de 15 mm, iar sistemul de nervuri asigură rigidizarea suplimentară a blatului. Toleranța de planeitate de ≤0.15 mm susține poziționarea precisă a construcțiilor care ocupă spațiu pe ambele axe. Este potrivită atunci când un cadru lat, o bază sau o construcție spațială necesită o cantitate similară de spațiu în ambele direcții și distribuirea flexibilă a uneltelor de fixare.

Suprafață de lucru pătrată de 1200x1200 mm pentru construcții late
Blatul de 1200x1200 mm oferă 1.44 m² de suprafață de lucru, cu lungimea și lățimea egale. Acest format este potrivit pentru cadre late, baze, segmente de construcții, structuri și ansambluri care ocupă mult spațiu atât în lungul, cât și în latul postului de lucru.

Laturile egale fac mai ușoară amplasarea sculelor de fixare în jurul piesei, fără ca lucrul să fie legat de o singură axă. La ramele mai mari rămâne loc pentru opritoare, colțare și cleme pe mai multe laturi ale construcției în același timp.

Blatul de sudură de 1200x1200 mm este potrivit și pentru elemente spațiale care trebuie rotite sau poziționate în diferite direcții. Lățimea mai mare reduce necesitatea deplasării piesei doar pentru a obține acces la următorul punct de fixare.

Blat de 15 mm și oțel S355J2+N pentru poziționare stabilă
Grosimea de 15 mm și oțelul S355J2+N formează baza structurală a blatului pătrat PRO 1200x1200 mm. Suprafața este ranforsată cu nervuri în partea inferioară, ceea ce ajută la menținerea rigidității corespunzătoare atunci când punctele de fixare sunt amplasate la distanță mare unul de celălalt.

Pentru fiecare zonă a acestui blat se aplică o toleranță de planeitate de ≤0.15 mm. Acest lucru este deosebit de important în cazul construcțiilor late sprijinite simultan în mai multe puncte, deoarece toate punctele de referință utilizează aceeași suprafață de lucru precisă.

Găurile frezate și teșite sunt pregătite pentru utilizarea cu sistemul de fixare
Precizia execuției acestora este definită de o toleranță de ±0.05 mm
Grila gravată de 100x100 mm oferă un sistem de coordonate util pentru lucrul pe două axe

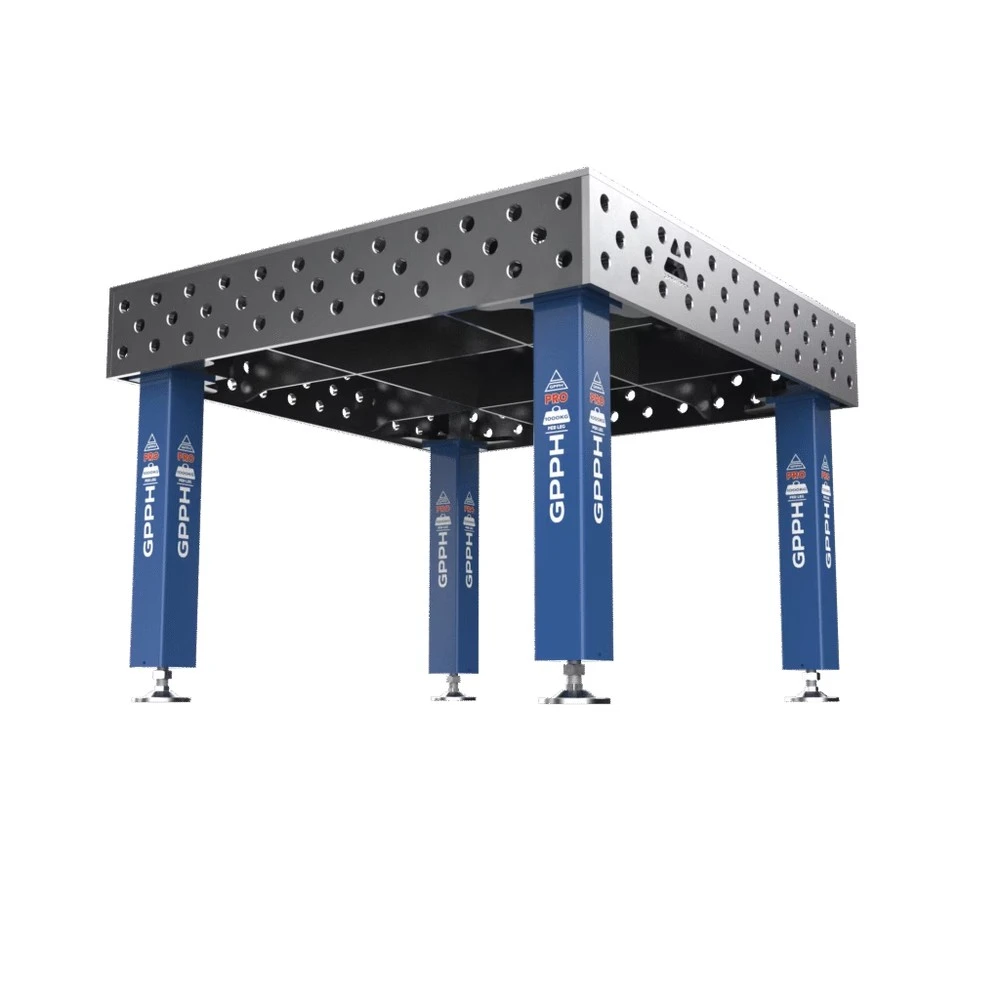

Suprafața pătrată mai mare este stabilizată din partea inferioară de un sistem de nervuri
Profilul structural al picioarelor are dimensiunile 100x100x4 mm
Sarcina admisă pentru un singur picior este de 1000 kg, cu condiția distribuirii corecte a greutății

GPPH recomandă: Poziționați mai întâi colțurile cadrului pătrat mare, apoi comparați cele două diagonale. Fixați segmentele dintre colțuri numai după confirmarea geometriei.

Capacitatea maximă de încărcare a mesei de până la 4000 kg
Masa se sprijină pe 4 picioare din profil 100x100x4 mm, fiecare cu capacitate de până la 1000 kg; la o distribuție corectă și uniformă a sarcinii rezultă până la 4000 kg.

Parametrii mesei de sudură PRO 1200x1200 mm
Dimensiunile blatului: 1200x1200 mm – 1.44 m² de suprafață de lucru pătrată pentru cadre late și construcții spațiale
Grosimea blatului: 15 mm – bază stabilă pentru lucrări regulate de sudură și montaj
Material: oțel S355J2+N – material structural utilizat în seria PRO
Toleranță de planeitate: ≤0.15 mm – suprafață de lucru precisă pe ambele axe ale blatului
Găuri: frezate și teșite – poziționarea mai ușoară a uneltelor sistemului
Toleranța de execuție a găurilor: ±0.05 mm – poziționarea repetabilă a dispozitivelor
Gradație gravată: 100x100 mm – ajută la poziționarea și verificarea poziției pieselor
Ranforsare: sistem de nervuri sub blat – rigiditate mai mare a construcției
Profilul picioarelor: 100x100x4 mm – bază stabilă pentru postul de lucru
Capacitate de încărcare: 1000 kg pe picior – permite lucrul cu sarcini mai mari atunci când greutatea este distribuită uniform

Blatul pătrat de 1200x1200 mm oferă mai multă libertate în cazul construcțiilor care se extind în două direcții, iar planeitatea de ≤0.15 mm asigură o bază uniformă pentru poziționarea acestora. Formatul PRO 1200x1200 mm merită luat în considerare pentru cadre late, baze și elemente care necesită acces liber la punctele de fixare din mai multe laturi.

Variantele mesei PRO 1200x1200 mm
Masa de sudură GPPH PRO de 1200x1200 mm se face cu găuri Φ16 mm în rețea diagonală, 50x50 mm sau 100x100 mm și găuri Φ28 mm în rețea diagonală sau 100x100 mm, fiecare pe roți sau pe picioare cu talpă. Varianta aceasta are codul 16_100x100_K_TWT_PRO_120x120: blat 15 mm, găuri Φ16 mm în rețea 100x100 mm, pe roți.

Pe scurt
Blatul are o suprafață de 1.44 m², iar proporțiile pătrate te lasă să distribui dispozitivele de fixare în jurul construcției pe ambele axe. Lungimea și lățimea mari îți ușurează lucrul la construcțiile spațiale, care se întind în mai multe direcții, și schimbarea orientării lor în timpul lucrului. La un cadru lat, după ce poziționezi colțurile, verifică diagonalele construcției înainte să strângi mai tare și să sudezi.

Masa de sudură GPPH PRO 1200x1200 mm, blat 15 mm, găuri Φ16 mm în rețea 100x100 mm, pe roți
