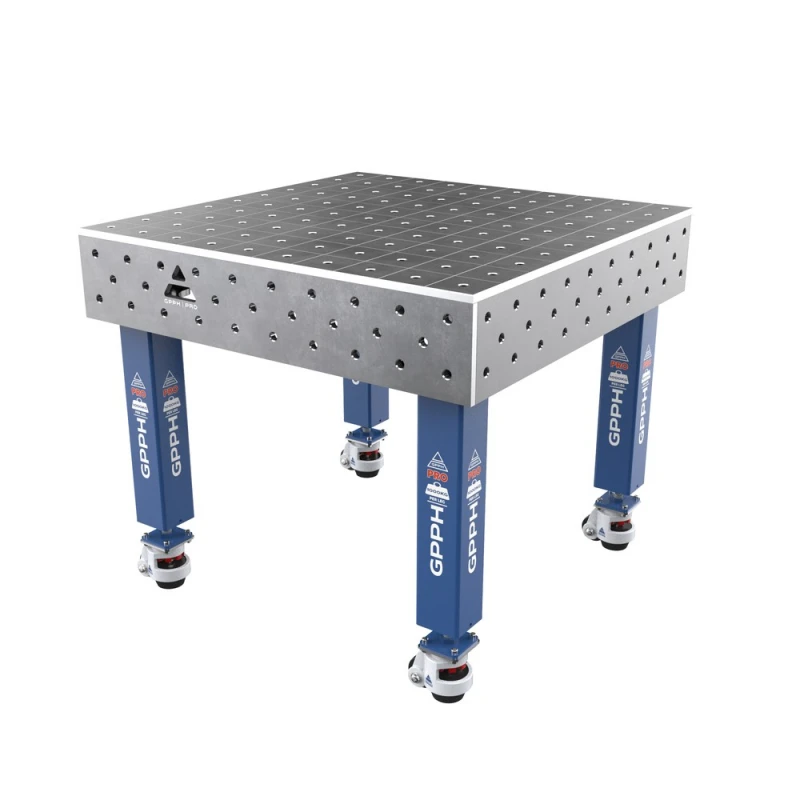

Masa sudura, GPPH, PRO, 1000x1000 mm, blat 15 mm, gauri 16 mm, retea 100x100, pe roti

Masa de sudură GPPH PRO 1000x1000 mm, blat 15 mm, găuri Φ16 mm în rețea 100x100 mm, pe roți are blatul de 15 mm din oțel S355J2+N, cu toleranță de planeitate ≤0.15 mm și găuri frezate și teșite executate cu toleranță ±0.05 mm, pe picioare din profil 100x100x4 mm care duc până la 1000 kg fiecare. E baza precisă pe care poziționezi, fixezi și sudezi piesele fără să pierzi cotele.

Masă de sudură PRO 1000x1000 mm – blat pătrat pentru lucru pe ambele axe
Masă de sudură PRO 1000x1000 mm de la GPPH are un blat pătrat realizat din oțel S355J2+N cu grosimea de 15 mm și o toleranță de planeitate de ≤0.15 mm pe întreaga suprafață de lucru. Este potrivită atunci când construcția asamblată necesită un spațiu similar în ambele direcții și amplasarea flexibilă a elementelor de fixare în jurul piesei.

Blat pătrat de 1000x1000 mm pentru lucru pe ambele axe
Suprafața de lucru de 1000x1000 mm oferă același spațiu disponibil atât pe lungime, cât și pe lățime, fiind potrivită pentru construcțiile a căror geometrie nu se dezvoltă exclusiv într-o singură direcție. Cadrele pătrate, bazele, suporturile, structurile mici și ansamblurile tridimensionale pot fi poziționate astfel încât să rămână spațiu pentru uneltele de fixare de-a lungul mai multor margini simultan.

Suprafața de lucru de 1 m² oferă mai multă libertate pe axa transversală decât un blat de 1000x600 mm. Diferența este vizibilă în special în lucrările în care colțarele, opritoarele și clemele trebuie poziționate nu doar de-a lungul unei laturi a construcției, ci și pe celelalte laturi ale acesteia.

Blatul pătrat al mesei de sudură facilitează și schimbarea orientării unei piese fără a fi necesară rotirea întregii construcții de fiecare dată. La asamblarea frecventă a cadrelor cu lungimi și lățimi similare, acest lucru permite o utilizare mai eficientă a suprafeței postului de lucru.

Blat de 15 mm din oțel S355J2+N pentru poziționare precisă
Suprafața de lucru pătrată este formată dintr-un blat din oțel S355J2+N cu grosimea de 15 mm. Sub suprafață se află nervuri de ranforsare care asigură o rigiditate suplimentară a construcției în timpul fixării profilelor, barelor plate și elementelor care necesită un sprijin stabil.

Precizia suprafeței este definită de valoarea ≤0.15 mm. În cazul formatului 1000x1000 mm, acest aspect este deosebit de important pentru cadrele și bazele poziționate în diferite zone ale blatului, deoarece elementele pot fi aliniate atât pe axa longitudinală, cât și pe cea transversală.

Marginile găurilor frezate și teșite sunt pregătite pentru utilizarea comodă a sculelor compatibile
Realizarea găurilor cu o toleranță de ±0.05 mm facilitează reproducerea precisă a configurațiilor pregătite anterior
Gradația de 100x100 mm marcată pe blat permite poziționarea pieselor în raport cu o grilă clară în ambele direcții

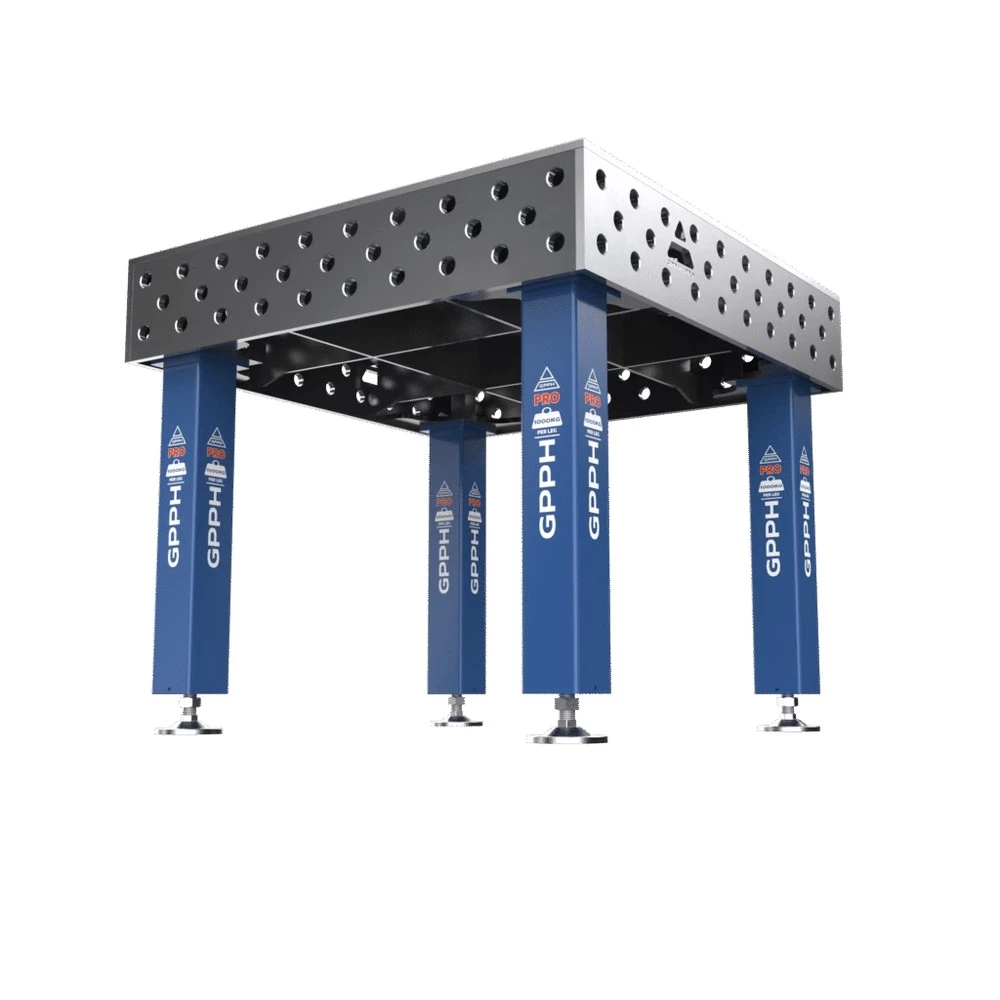

Sub suprafața de lucru este utilizat un sistem de nervuri care îi mărește rigiditatea
Postul de lucru este susținut de picioare realizate din profile cu secțiunea de 100x100x4 mm
Construcția fiecărui picior asigură o capacitate de încărcare de 1000 kg, cu condiția distribuirii corecte a sarcinii

GPPH recomandă: Cele două diagonale reprezintă un punct rapid de verificare la asamblarea unui cadru pătrat sau dreptunghiular. Compară-le înainte de fixarea definitivă a elementelor. Orice diferență poate fi corectată mai ușor înainte de realizarea sudurilor.

Capacitatea maximă de încărcare a mesei de până la 4000 kg
Masa se sprijină pe 4 picioare din profil 100x100x4 mm, fiecare cu capacitate de până la 1000 kg; la o distribuție corectă și uniformă a sarcinii rezultă până la 4000 kg.

Parametrii mesei de sudură PRO 1000x1000 mm
Dimensiunile blatului: 1000x1000 mm – 1 m² de suprafață de lucru cu lungime și lățime egale
Grosimea blatului: 15 mm – bază stabilă pentru poziționarea și fixarea regulată a elementelor
Material: oțel S355J2+N – material structural utilizat în seria PRO
Toleranță de planeitate: ≤0.15 mm – suprafață de lucru precisă pe ambele axe
Găuri: frezate și teșite – utilizare mai ușoară a uneltelor de fixare
Toleranța de execuție a găurilor: ±0.05 mm – poziționarea repetabilă a dispozitivelor
Gradație gravată: 100x100 mm – punct de referință pentru poziționarea și verificarea geometriei
Ranforsare: nervuri sub blat – rigiditate mai mare a suprafeței de lucru
Profilul picioarelor: 100x100x4 mm – suport stabil pentru blat
Capacitate de încărcare: 1000 kg pe picior – permite lucrul cu sarcini mai mari atunci când acestea sunt distribuite corect

Suprafața de lucru pătrată de 1000x1000 mm, blatul de 15 mm și planeitatea ≤0.15 mm formează o bază pentru lucrările care necesită poziționarea flexibilă a elementelor în două direcții. Dacă asamblezi frecvent cadre și baze care necesită elemente de fixare dispuse în jurul piesei, formatul PRO 1000x1000 mm oferă spațiul necesar pentru acestea.

Variantele mesei PRO 1000x1000 mm
Masa de sudură GPPH PRO de 1000x1000 mm se face cu găuri Φ16 mm în rețea diagonală, 50x50 mm sau 100x100 mm și găuri Φ28 mm în rețea diagonală sau 100x100 mm, fiecare pe roți sau pe picioare cu talpă. Varianta aceasta are codul 16_100x100_K_TWT_PRO_100x100: blat 15 mm, găuri Φ16 mm în rețea 100x100 mm, pe roți.

Pe scurt
Lungimea și lățimea egale îți dau cam același spațiu pentru piesă și pentru elementele de fixare pe ambele axe ale postului de lucru. Găurile sunt frezate și teșite, cu toleranță de execuție ±0.05 mm. Suprafața de 1 m² nu te obligă să poziționezi piesa într-o anumită direcție: proporțiile pătrate te lasă să schimbi orientarea multor construcții.

Masa de sudură GPPH PRO 1000x1000 mm, blat 15 mm, găuri Φ16 mm în rețea 100x100 mm, pe roți
