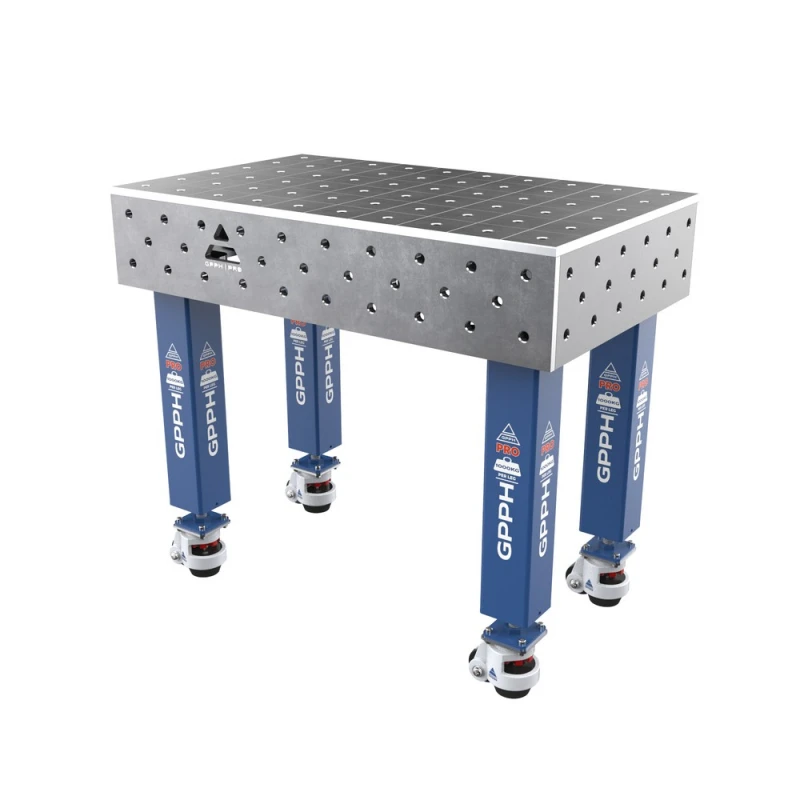

Masa sudura, GPPH, PRO, 1000x600 mm, blat 15 mm, gauri 16 mm, retea 100x100, pe roti

Masa de sudură GPPH PRO 1000x600 mm, blat 15 mm, găuri Φ16 mm în rețea 100x100 mm, pe roți are blatul de 15 mm din oțel S355J2+N, cu toleranță de planeitate ≤0.15 mm și găuri frezate și teșite executate cu toleranță ±0.05 mm, pe picioare din profil 100x100x4 mm care duc până la 1000 kg fiecare. E baza precisă pe care poziționezi, fixezi și sudezi piesele fără să pierzi cotele.

Masă de sudură PRO 1000x600 mm – format compact pentru lucrări de precizie
Masă de sudură PRO 1000x600 mm de la GPPH are un blat realizat din oțel S355J2+N cu grosimea de 15 mm, ranforsat cu nervuri și fabricat cu o toleranță de planeitate de ≤0.15 mm. Este ideală atunci când spațiul de lucru limitat îngreunează poziționarea stabilă și fixarea precisă a pieselor mai mici în timpul sudării și montajului.

Suprafață de lucru compactă de 1000x600 mm pentru construcții mai mici
Blatul de 1000x600 mm oferă spațiu pentru asamblarea suporturilor, consolelor, ramelor mici, bazelor și elementelor de profil mai scurte, fără a ocupa o mare parte a postului de lucru. Lungimea de 1000 mm permite amplasarea mai multor puncte de fixare de-a lungul piesei, iar lățimea de 600 mm facilitează accesul la partea centrală a suprafeței de lucru.

Formatul 1000x600 mm este potrivit în special pentru realizarea construcțiilor mai mici, atunci când spațiul din atelier este limitat. Blatul de sudură cu grosimea de 15 mm oferă o bază stabilă pentru poziționarea elementelor atunci când o masă de lucru obișnuită nu asigură planeitatea corespunzătoare și nici posibilitatea utilizării sculelor de fixare ale sistemului.

PRO 1000x600 mm poate fi utilizată ca stație principală de lucru pentru piese mici sau ca suprafață de lucru suplimentară lângă o masă mai mare. Această soluție permite pregătirea subansamblelor mai mici independent de construcțiile mai mari aflate pe celălalt post de lucru.

Oțel S355J2+N și blat de 15 mm pentru poziționare stabilă
Construcția PRO 1000x600 mm este prevăzută cu un blat de 15 mm realizat din oțel S355J2+N. Partea inferioară este rigidizată printr-un sistem de nervuri, astfel încât suprafața de lucru compactă oferă o bază stabilă pentru fixarea profilelor, platbandelor și a altor elemente pregătite pentru sudare.

Pe întreaga suprafață a blatului, producătorul specifică o toleranță de planeitate de ≤0.15 mm. La lucrul cu piese mai mici, o bază plană ajută la poziționarea mai multor elemente în raport cu același plan și la reducerea influenței denivelărilor postului de lucru asupra geometriei construcției asamblate.

Frezarea și teșirea găurilor pregătesc marginile acestora pentru utilizarea cu scule de fixare
Toleranța de execuție a găurilor de ±0.05 mm permite menținerea preciziei necesare la repoziționarea dispozitivelor
La poziționarea elementelor se poate utiliza gradația gravată de 100x100 mm ca sistem fix de referință
Rigiditatea suprafeței de lucru este mărită prin ranforsarea cu nervuri
Baza postului de lucru este formată din picioare realizate din profil 100x100x4 mm
Fiecare picior are o capacitate de încărcare de 1000 kg, ceea ce permite distribuirea corespunzătoare a greutății pieselor pe structura mesei

GPPH recomandă: Începeți asamblarea unui cadru de dimensiuni mici prin stabilirea a două puncte de referință pe baza gradației de 100x100 mm. Fixați celelalte elemente numai după verificarea poziționării inițiale, pentru a menține mai ușor dimensiunile necesare înainte de sudare.

Capacitatea maximă de încărcare a mesei de până la 4000 kg
Dimensiunile compacte ale PRO 1000x600 mm nu înseamnă o limitare în ceea ce privește capacitatea de încărcare. Masa se sprijină pe 4 picioare realizate din profil de 100x100x4 mm, fiecare având o capacitate de încărcare de până la 1000 kg. În cazul unei distribuții corecte și uniforme a sarcinii, rezultă o capacitate maximă de încărcare a mesei de până la 4000 kg.

Acest lucru permite utilizarea suprafeței de lucru compacte și pentru lucrul cu piese și construcții grele, cu condiția ca greutatea acestora să fie distribuită corespunzător pe blat și pe punctele de sprijin.

Parametrii mesei de sudură PRO 1000x600 mm
Dimensiunile blatului: 1000x600 mm – suprafață compactă pentru construcții mai mici
Grosimea blatului: 15 mm – bază stabilă pentru fixarea și asamblarea elementelor
Material: oțel S355J2+N – material structural utilizat în seria PRO
Toleranță de planeitate: ≤0.15 mm – suprafață precisă pentru poziționarea pieselor
Găuri: frezate și teșite – utilizare mai comodă a sculelor de fixare
Toleranța de execuție a găurilor: ±0.05 mm – poziționarea repetabilă a dispozitivelor
Gradație gravată: 100x100 mm – ajută la poziționarea și verificarea poziției elementelor
Ranforsare: sistem de nervuri sub blat – rigiditate mai mare a construcției
Profilul picioarelor: 100x100x4 mm – suport stabil pentru suprafața de lucru
Capacitate de încărcare: 1000 kg pe picior – permite lucrul cu elemente mai grele atunci când sarcina este distribuită uniform

Blatul de 15 mm, planeitatea de ≤0.15 mm și găurile executate cu o toleranță de ±0.05 mm creează o bază precisă pentru lucrări regulate de sudare și montaj. PRO 1000x600 mm este potrivită atunci când prioritatea este un post de lucru compact pentru poziționarea și fixarea precisă a elementelor mai mici.

Variantele mesei PRO 1000x600 mm
Masa de sudură GPPH PRO de 1000x600 mm se face cu găuri Φ16 mm în rețea diagonală, 50x50 mm sau 100x100 mm și găuri Φ28 mm în rețea diagonală sau 100x100 mm, fiecare pe roți sau pe picioare cu talpă. Varianta aceasta are codul 16_100x100_K_TWT_PRO_100x60: blat 15 mm, găuri Φ16 mm în rețea 100x100 mm, pe roți.

Pe scurt
Blatul de 1000x600 mm îți face un post de lucru complet funcțional pentru piese mai mici, fără să ocupe spațiul unui format mai mare. Configurațiile de fixare folosite înainte se pot reface: gradația gravată de 100x100 mm și sistemul de găuri te ajută să notezi și să refolosești poziția punctelor de referință și a dispozitivelor. Toleranța de planeitate ≤0.15 mm reduce influența postului de lucru asupra poziționării pieselor și te ajută să aliniezi mai multe elemente față de același plan.

Masa de sudură GPPH PRO 1000x600 mm, blat 15 mm, găuri Φ16 mm în rețea 100x100 mm, pe roți
