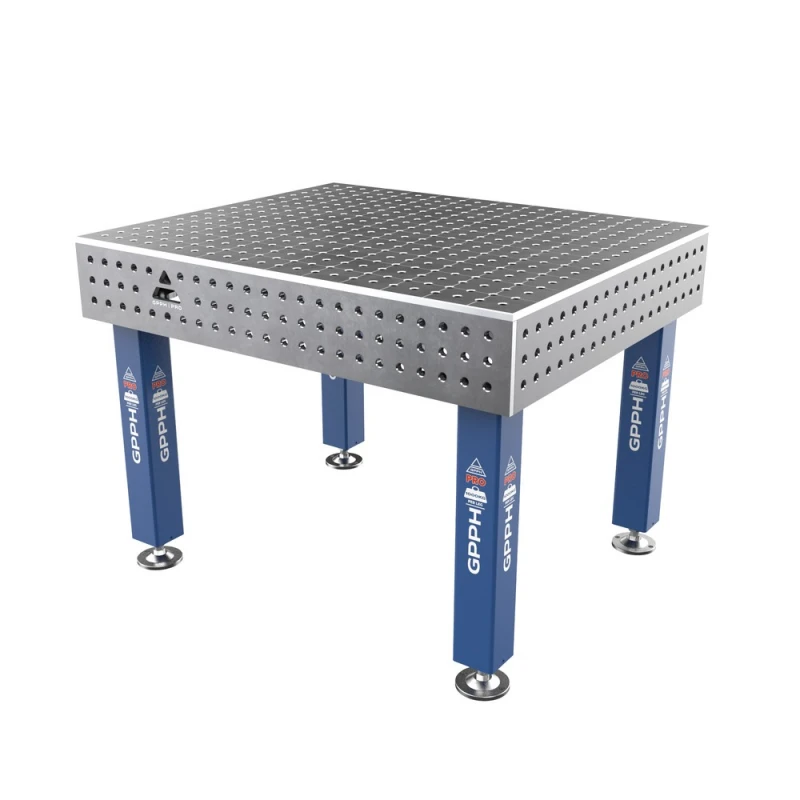

Masa sudura, GPPH, PRO, 1200x1000 mm, blat 15 mm, gauri 16 mm, retea 50x50, pe picioare cu talpa

Masa de sudură GPPH PRO 1200x1000 mm, blat 15 mm, găuri Φ16 mm în rețea 50x50 mm, pe picioare cu talpă are blatul de 15 mm din oțel S355J2+N, cu toleranță de planeitate ≤0.15 mm și găuri frezate și teșite executate cu toleranță ±0.05 mm, pe picioare din profil 100x100x4 mm care duc până la 1000 kg fiecare. E baza precisă pe care poziționezi, fixezi și sudezi piesele fără să pierzi cotele.

Masă de sudură PRO 1200x1000 mm – format versatil pentru lucrări de atelier
Masă de sudură PRO 1200x1000 mm de la GPPH are un blat realizat din oțel S355J2+N cu grosimea de 15 mm, ranforsat cu nervuri și fabricat cu o toleranță de planeitate de ≤0.15 mm. Este potrivită atunci când o construcție de dimensiuni medii necesită simultan spațiu pentru piesă, puncte de sprijin și unelte de fixare dispuse pe mai multe laturi.

Suprafață de lucru de 1200x1000 mm pentru lucrări versatile de atelier
Formatul de 1200x1000 mm oferă mai multă libertate decât variantele compacte și, în același timp, ocupă mai puțin spațiu decât mesele mari destinate construcțiilor de dimensiuni mari. Suprafața este potrivită pentru cadre medii, baze, structuri, console și ansambluri în cazul cărora este necesară poziționarea mai multor elemente într-un singur ciclu de lucru.

Lungimea de 1200 mm oferă spațiu pentru poziționarea profilelor alungite, iar lățimea de 1000 mm permite distribuirea confortabilă a elementelor de fixare pe ambele părți ale piesei. Datorită acestor proporții, blatul nu impune o singură direcție de lucru și poate fi utilizat atât pentru construcții alungite, cât și pentru geometrii mai compacte.

Blatul de sudură de 1200x1000 mm este potrivit ca post principal de lucru într-un atelier care realizează diferite tipuri de lucrări. Suprafața mai mare permite păstrarea unei părți din accesorii pe blat, fără a fi necesară eliberarea constantă a spațiului în etapele succesive de montaj.

Oțel S355J2+N și construcția rigidă a blatului PRO
Suprafața PRO 1200x1000 mm este realizată din oțel S355J2+N cu grosimea de 15 mm. Rigiditatea blatului este susținută de structura cu nervuri amplasată dedesubt, importantă în timpul fixării pieselor și distribuirii uneltelor de fixare în diferite zone ale postului de lucru.

Abaterea maximă de planeitate a suprafeței de lucru este stabilită la ≤0.15 mm. Astfel, atât lungimea de 1200 mm, cât și lățimea de 1000 mm pot fi utilizate ca bază plană pentru poziționarea cadrelor medii, bazelor și a altor piese.

Găurile beneficiază de un finisaj frezat și teșit, care facilitează utilizarea uneltelor sistemului
±0.05 mm este toleranța de execuție a găurilor, importantă pentru reproducerea precisă a poziției uneltelor
Suprafața este prevăzută cu o grilă gravată de 100x100 mm, utilă pentru determinarea poziției relative a profilelor și a punctelor de referință

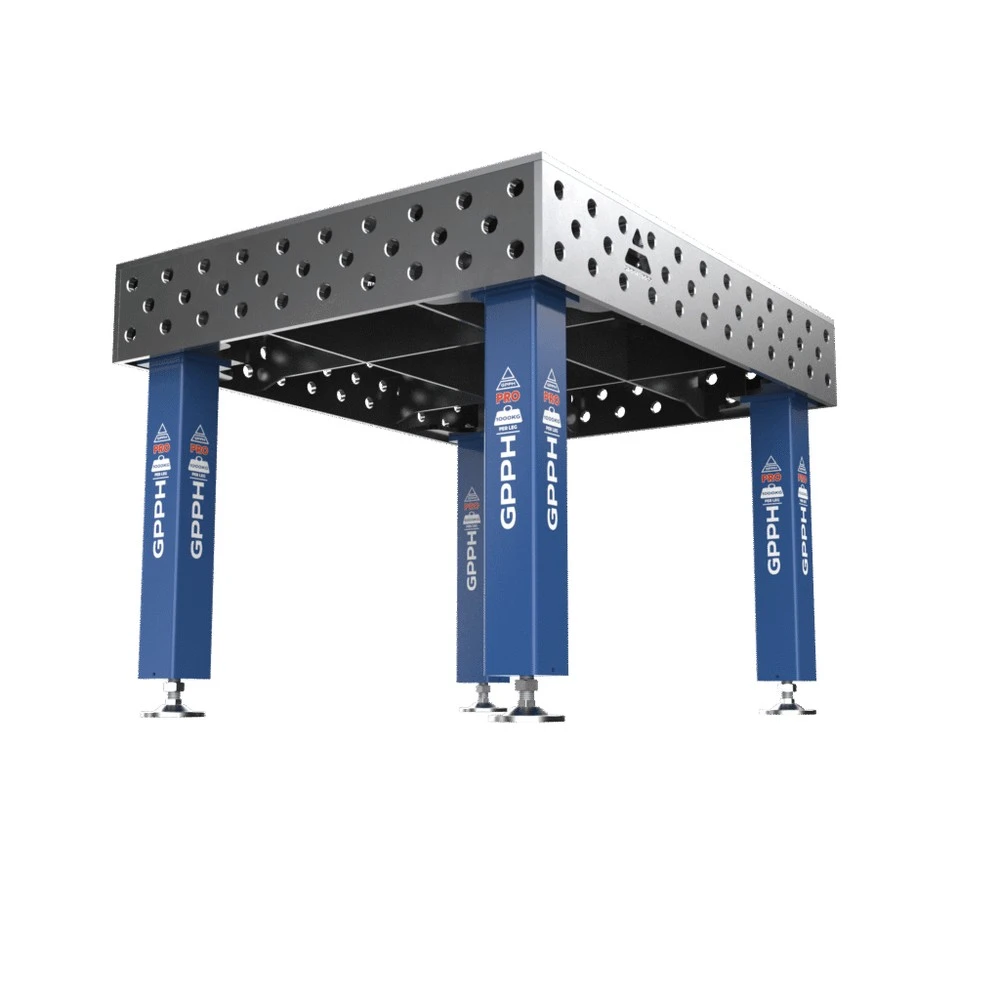

Rigiditatea suplimentară este asigurată de ranforsarea cu nervuri amplasată sub blat
Secțiunea profilului utilizat pentru picioare este de 100x100x4 mm

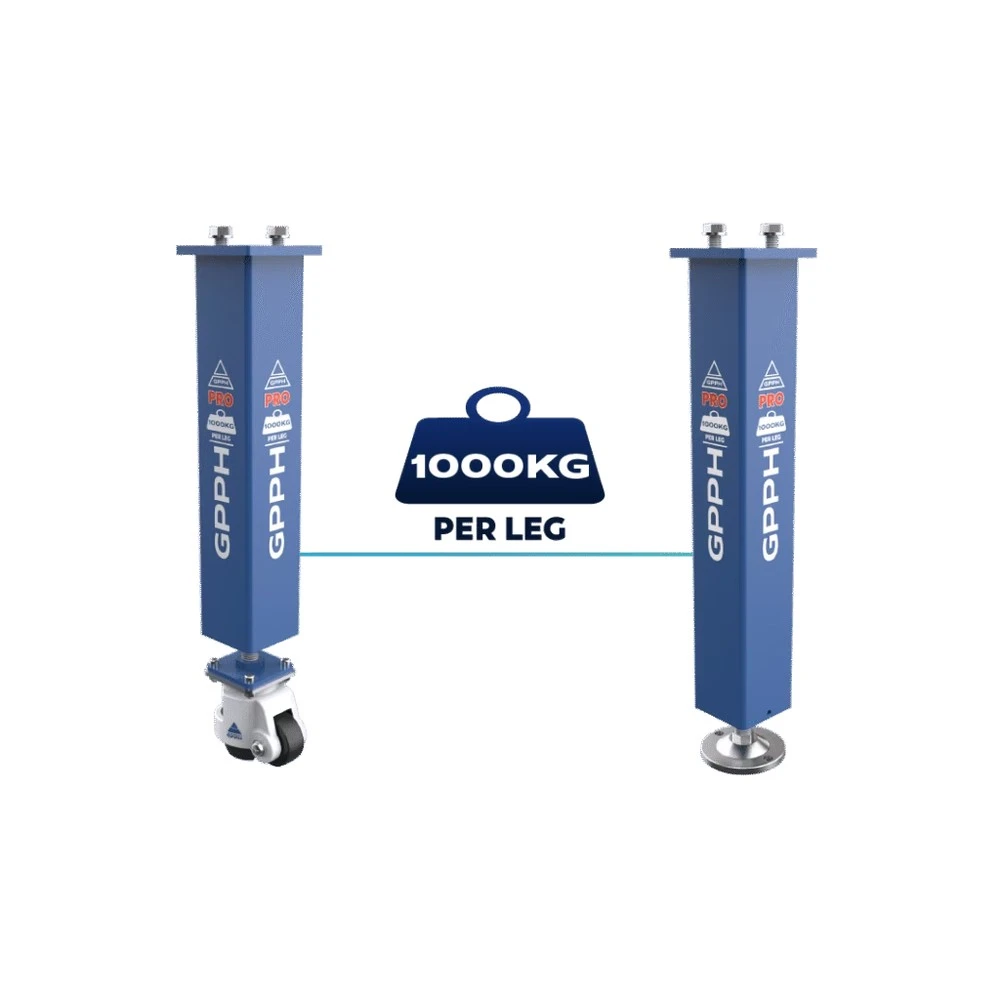

Fiecare punct de sprijin are o capacitate de încărcare declarată de 1000 kg, de aceea greutatea trebuie distribuită corespunzător pe structură

GPPH recomandă: Înregistrarea coordonatelor celor mai importante puncte de fixare în raport cu grila gravată de 100x100 mm facilitează realizarea următoarelor piese identice. Pentru următoarea piesă, configurația poate fi reprodusă fără a fi necesară stabilirea din nou a fiecărui punct de la zero.

Capacitatea maximă de încărcare a mesei de până la 4000 kg
Masa se sprijină pe 4 picioare din profil 100x100x4 mm, fiecare cu capacitate de până la 1000 kg; la o distribuție corectă și uniformă a sarcinii rezultă până la 4000 kg.

Parametrii mesei de sudură PRO 1200x1000 mm
Dimensiunile blatului: 1200x1000 mm – suprafață versatilă pentru cadre medii, baze și structuri
Grosimea blatului: 15 mm – bază stabilă pentru lucrările zilnice de sudură și montaj
Material: oțel S355J2+N – material structural utilizat în seria PRO
Toleranță de planeitate: ≤0.15 mm – suprafață precisă pe întreaga zonă de lucru
Găuri: frezate și teșite – utilizare mai comodă cu uneltele de fixare
Toleranța de execuție a găurilor: ±0.05 mm – poziționarea repetabilă a uneltelor
Gradație gravată: 100x100 mm – ajută la poziționarea și verificarea alinierii pieselor
Ranforsare: sistem de nervuri sub blat – susține rigiditatea construcției
Profilul picioarelor: 100x100x4 mm – bază stabilă pentru postul de lucru
Capacitate de încărcare: 1000 kg pe picior – permite lucrul cu elemente mai grele atunci când sarcina este distribuită uniform

Suprafața de 1200x1000 mm combină lungimea suplimentară cu o lățime care permite distribuirea confortabilă a uneltelor de fixare în jurul construcției. Pentru cadre medii, baze și diverse lucrări de montaj, PRO 1200x1000 mm oferă un format versatil pentru postul de lucru.

Variantele mesei PRO 1200x1000 mm
Masa de sudură GPPH PRO de 1200x1000 mm se face cu găuri Φ16 mm în rețea diagonală, 50x50 mm sau 100x100 mm și găuri Φ28 mm în rețea diagonală sau 100x100 mm, fiecare pe roți sau pe picioare cu talpă. Varianta aceasta are codul 16_50x50_S_TWT_PRO_120x100: blat 15 mm, găuri Φ16 mm în rețea 50x50 mm, pe picioare cu talpă.

Pe scurt
Formatul îmbină lungimea de 1200 mm cu lățimea de 1000 mm, deci lucrezi pe ea atât elemente alungite, cât și construcții mai compacte. La producția de serie raportezi poziția punctelor de referință la gradația gravată de 100x100 mm și folosești aceleași valori la piesele următoare. Valoarea de 1000 kg se referă la un singur picior al mesei, iar sarcina reală trebuie distribuită corect între punctele de sprijin.

Masa de sudură GPPH PRO 1200x1000 mm, blat 15 mm, găuri Φ16 mm în rețea 50x50 mm, pe picioare cu talpă
