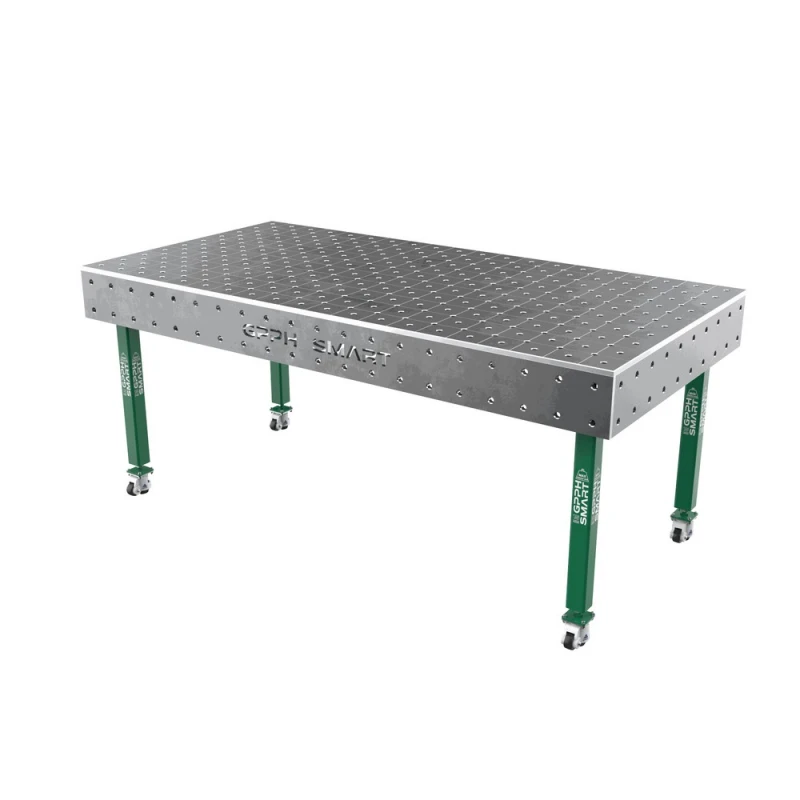

Masa sudura, GPPH, SMART 15, 2000x1000 mm, blat 15 mm, gauri 16 mm, retea diagonala, pe roti

Masa de sudură GPPH SMART 15 2000x1000 mm, blat 15 mm, găuri Φ16 mm în rețea diagonală, pe roți are blatul de 15 mm din oțel S355J2+N ranforsat cu nervuri, găuri de montaj frezate și teșite și o scală gravată de 100x100 mm. Îți dă loc de prindere pentru rame, cadre și construcții spațiale și duce până la 2500 kg cu greutatea distribuită uniform.

Masă de sudură SMART 15 mm 2000x1000 mm – blat lung pentru rame și profile
Cei doi metri de lungime de lucru diferențiază SMART 15 mm 2000x1000 mm ca o variantă destinată în principal ramelor, profilelor și construcțiilor dezvoltate într-o singură direcție. Blatul de sudură din oțel S355J2+N cu grosimea de 15 mm, nervurile de rigidizare și sistemul de găuri creează o suprafață care permite distribuirea punctelor de sprijin și fixare pe o lungime mai mare.

Suprafață de 2000x1000 mm pentru construcții mai lungi
În cazul ramelor longitudinale, profilelor, grinzilor, balustradelor și cadrelor, suprafața de 2000x1000 mm oferă spațiul necesar pentru distribuirea punctelor de fixare pe o lungime mai mare.

Lungimea de 2000 mm ajută la reducerea necesității de a deplasa piesa în timpul pregătirii construcției. Lățimea de 1000 mm facilitează accesul la elemente din ambele laturi lungi ale mesei, ceea ce ușurează poziționarea clemelor, verificarea poziției și realizarea sudurilor următoare.

Pentru un atelier care lucrează în mod regulat cu piese mai lungi, suprafața de 2000x1000 mm poate deveni zona centrală pentru poziționarea, alinierea și fixarea acestora. Suprafața alungită oferă mai mult spațiu decât variantele mai scurte și, în același timp, nu ocupă spațiul caracteristic meselor late destinate construcțiilor dezvoltate în mai multe direcții. Pentru o astfel de utilizare, blatul pentru masa de sudură trebuie să permită amplasarea suporturilor pe întreaga lungime a elementului și să lase suficient spațiu pentru fixarea acestuia.

Blat cu grosimea de 15 mm din oțel S355J2+N
Oțelul S355J2+N este utilizat pentru realizarea suprafeței de lucru cu grosimea de 15 mm. Blatul astfel pregătit oferă o bază pentru poziționarea elementelor lungi și crearea unor configurații de fixare adaptate formei acestora.

Placa este ranforsată pe partea inferioară printr-un sistem de nervuri. Nervurile susțin rigiditatea acesteia și transferă sarcinile distribuite uniform către construcția mesei. În cazul pieselor lungi, este important și să fie amplasat un număr suficient de suporturi pe întreaga lungime.

Frezarea și teșirea marginilor găurilor facilitează utilizarea bolțurilor, clemelor, colțarelor și elementelor de oprire. Dispozitivele pot fi mutate între diferitele puncte, adaptându-le dispunerea la lungimea și geometria construcției realizate.

GPPH recomandă: măsurați cele mai lungi elemente realizate în mod regulat și verificați în ce puncte necesită sprijinire și fixare. Formatul de 2000x1000 mm merită luat în considerare dacă este nevoie mai des de o lungime de lucru mai mare decât de o lățime suplimentară a blatului.

Găuri de montaj pe suprafața de 2000x1000 mm
În funcție de dispozitivele utilizate, SMART 15 mm poate fi configurat în sistem Ø16 sau Ø28. Punctele de montaj sunt dispuse într-o rețea de 100x100 mm sau în configurație diagonală, ceea ce permite adaptarea dispunerii lor la metoda de fixare planificată.

Dispunerea găurilor pe lungimea de 2000 mm permite crearea mai multor puncte de poziționare, sprijin și fixare pentru un singur element. Acest lucru este deosebit de util în cazul profilelor, grinzilor și ramelor alungite, a căror poziție trebuie controlată în mai multe puncte.

După finalizarea lucrării, dispunerea sculelor poate fi reconfigurată fără ca dispozitivele să fie fixate permanent într-o singură poziție. Astfel, postul este potrivit atât pentru lucrări unicat, cât și pentru serii scurte care necesită refacerea repetată a configurației de fixare.

Pe ambii pereți laterali mai lungi se află două rânduri de găuri. Acestea extind zona de montaj cu puncte suplimentare destinate, printre altele, suporturilor, elementelor verticale și părților construcțiilor spațiale.

Capacitatea de încărcare a mesei de sudură SMART 15 mm
2500 kg reprezintă capacitatea maximă de încărcare a întregii mese de sudură SMART 15 mm 2000x1000 mm, cu greutatea distribuită uniform. Astfel, postul poate fi utilizat și pentru pregătirea unor rame și ansambluri mai grele, cu condiția ca acestea să fie distribuite corect pe suprafața de lucru.

Scală gravată pe blatul de 2000x1000 mm
De-a lungul suprafeței de lucru este gravată o scală de 100x100 mm. Marcajele acesteia ajută la menținerea unor distanțe orientative între profile, punctele de sprijin și elementele de fixare distribuite pe lungimea mesei.

Scala este deosebit de utilă în cazul construcțiilor repetitive. Operatorul poate utiliza pozițiile înregistrate pentru a reface mai rapid dispunerea anterioară a piesei și a dispozitivelor, fără a fi necesară trasarea întregii configurații de la zero.

Dimensiunile finale și geometria construcției trebuie verificate cu instrumente de măsurare. Gravarea facilitează poziționarea elementelor, dar nu înlocuiește controlul precis al execuției.

Planeitatea blatului după nivelarea corectă
Pentru blatul de 2000x1000 mm, valoarea de ≤0.3 mm se referă la întreaga suprafață după poziționarea și nivelarea corectă a mesei în locul său final din atelier.

La o lungime de 2000 mm, nivelarea trebuie verificată în mai multe puncte, inclusiv la ambele capete și în zona centrală a suprafeței de lucru. Acest lucru este important pentru poziționarea repetabilă a pieselor longitudinale. Orice mutare ulterioară a postului trebuie urmată de o nouă verificare a reglajului.

Parametrii mesei de sudură SMART 15 mm 2000x1000 mm
Suprafață de lucru 2000x1000 mm
Format alungit pentru rame, profile și construcții longitudinale
Blat din oțel S355J2+N cu grosimea de 15 mm
Capacitate maximă de încărcare de 2500 kg cu greutatea distribuită uniform
Construcție ranforsată cu nervuri de rigidizare
Sistem de găuri Ø16 sau Ø28
Rețea de găuri 100x100 mm sau configurație diagonală
Găuri de montaj frezate și șanfrenate
Scală gravată de 100x100 mm
Două rânduri de găuri în pereții laterali
Toleranță de planeitate ≤0.3 mm după nivelarea corectă
Posibilitatea modificării configurației dispozitivelor de lucru
Acces la piesă dinspre ambele laturi lungi ale mesei

SMART 15 mm 2000x1000 mm oferă lungimea necesară pentru poziționarea profilelor, ramelor și construcțiilor care necesită mai multe puncte de sprijin. Alegeți formatul de 2000x1000 mm dacă aveți nevoie de o suprafață de lucru mai lungă, păstrând în același timp accesul confortabil la piesă din ambele părți ale postului.

Variantele mesei SMART 15 2000x1000 mm
Masa de sudură GPPH SMART 15 de 2000x1000 mm se face cu găuri Φ16 mm în rețea diagonală sau 100x100 mm și găuri Φ28 mm în rețea diagonală sau 100x100 mm, fiecare pe roți sau pe picioare cu talpă. Varianta aceasta are codul 16_DIAG_K_GPPH_SMART_15_200x100: blat 15 mm, găuri Φ16 mm în rețea diagonală, pe roți.

Pe scurt
Formatul de 2000x1000 mm merită ales pentru lucrul regulat cu rame lungi, profile, grinzi, balustrade și cadre, la care punctele de fixare se distribuie pe o lungime mai mare. Lățimea de 1000 mm te lasă să lucrezi la piesă dinspre ambele laturi lungi ale mesei, ca să montezi clemele, să măsori și să sudezi mai ușor. Elementele lungi le sprijini în mai multe locuri de-a lungul lor, ca să limitezi încovoierea și să nu se adune greutatea pe o zonă mică a blatului.

Masa de sudură GPPH SMART 15 2000x1000 mm, blat 15 mm, găuri Φ16 mm în rețea diagonală, pe roți
