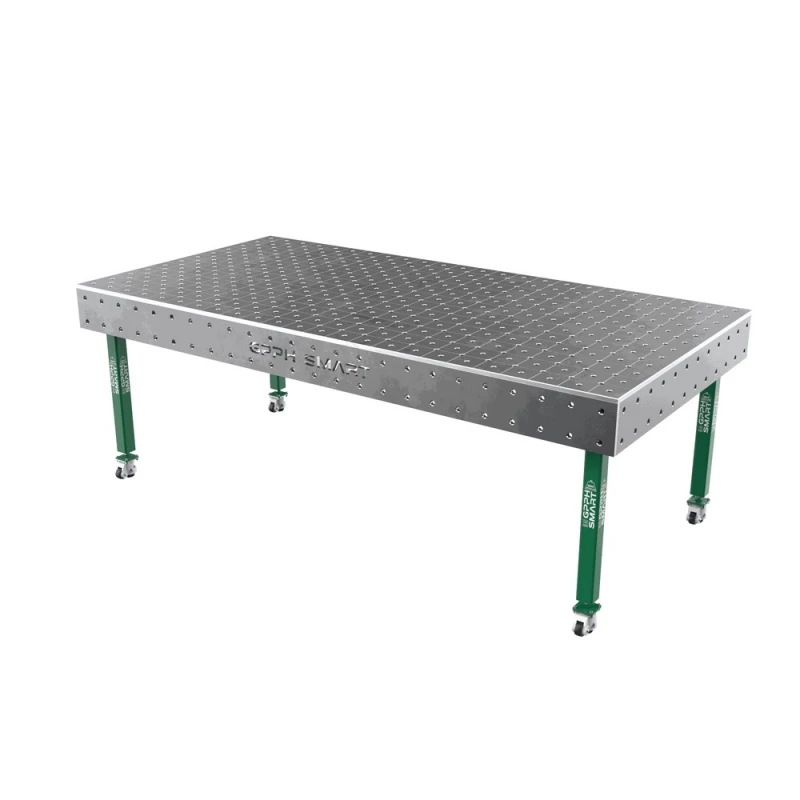

Masa de sudură GPPH SMART 15 2400x1200 mm, blat 15 mm, găuri Φ16 mm în rețea diagonală, pe roți are blatul de 15 mm din oțel S355J2+N ranforsat cu nervuri, găuri de montaj frezate și teșite și o scală gravată de 100x100 mm. Îți dă loc de prindere pentru rame, cadre și construcții spațiale și duce până la 2500 kg cu greutatea distribuită uniform.

Masă de sudură SMART 15 mm 2400x1200 mm – suprafață mare de lucru pentru construcții de mari dimensiuni
Ramele mai mari și construcțiile dezvoltate în două direcții necesită spațiu atât pentru piesa propriu-zisă, cât și pentru un sistem de fixare extins. La SMART 15 mm 2400x1200 mm, acest spațiu este asigurat de un blat de sudură din oțel S355J2+N cu grosimea de 15 mm, susținut de un sistem de rigidizare și echipat cu găuri de montaj și o scală gravată.

Suprafață de 2400x1200 mm pentru elemente de dimensiuni mai mari
Pe suprafața de 2400x1200 mm pot fi amplasate rame mai mari, cadre, porți, balustrade, profile mai lungi și ansambluri sudate extinse împreună cu punctele de sprijin necesare. Lungimea de 2400 mm reduce necesitatea deplasării frecvente a elementelor longitudinale în etapele succesive ale lucrului.

Lățimea de 1200 mm oferă spațiu pentru piesă, cleme, colțare și elemente de oprire. De asemenea, facilitează pregătirea construcțiilor dezvoltate în mai multe direcții, care pe o suprafață mai îngustă ar necesita schimbări mai frecvente de poziție.

Pentru lucrări mai mari și mai variate, suprafața de 2400x1200 mm oferă spațiul necesar pentru desfășurarea mai multor etape de pregătire a construcției la un singur post de lucru. Atunci când se alege un blat pentru masa de sudură cu aceste dimensiuni, pe lângă spațiul ocupat de construcție trebuie luat în considerare și locul necesar pentru elementele de fixare și manipularea comodă a piesei.

Blat cu grosimea de 15 mm din oțel S355J2+N
Suprafața de lucru este realizată sub forma unei plăci din oțel S355J2+N cu grosimea de 15 mm. Dimensiunile sale permit pregătirea unor elemente mai mari și a unor configurații de fixare mai extinse, fără concentrarea întregului echipament într-o singură zonă.

Sub placă se află o rețea de nervuri care consolidează construcția și susține transferul sarcinilor distribuite uniform. În cazul pieselor lungi și late, acest lucru este important din cauza numărului de puncte utilizate pentru sprijinire, poziționare și fixare.

Fiecare gaură este frezată și teșită. Această prelucrare a marginilor facilitează introducerea bolțurilor, montarea clemelor și schimbarea poziției colțarelor și elementelor de oprire între etapele succesive ale lucrării.

GPPH recomandă: planificați pe suprafața de 2400x1200 mm nu doar conturul construcției care urmează să fie realizată, ci și poziția punctelor de sprijin, a elementelor de poziționare și a clemelor. Apoi planificați spațiul de circulație din jurul mesei, astfel încât formatul mai mare să nu limiteze accesul operatorului la punctele esențiale de lucru.

Găuri de montaj pe suprafața de 2400x1200 mm
SMART 15 mm 2400x1200 mm este disponibil în două sisteme de găuri: Ø16 sau Ø28. Punctele de montaj pot fi dispuse într-o rețea de 100x100 mm sau în configurație diagonală, în funcție de configurația aleasă.

Alegerea dintre variantele disponibile trebuie să se bazeze pe compatibilitatea cu bolțurile, clemele, colțarele și celelalte scule utilizate. Astfel pot fi folosite dispozitive destinate sistemului corespunzător și pot fi realizate configurații de fixare adaptate unor construcții specifice.

Pe suprafața de 2400x1200 mm, punctele de sprijin și fixare pot fi amplasate la distanțe mai mari. Acest lucru oferă spațiul necesar pentru stabilizarea profilelor lungi, ramelor late și ansamblurilor formate din mai multe piese.

Pe ambele laturi ale suprafeței de lucru sunt disponibili și pereți laterali cu două rânduri de găuri. Aceștia formează o zonă suplimentară de fixare pentru piese verticale, suporturi și elemente care depășesc conturul superior al mesei.

Capacitatea de încărcare a mesei de sudură SMART 15 mm
Condiția pentru utilizarea capacității maxime de încărcare a mesei SMART 15 mm 2400x1200 mm este distribuirea uniformă a greutății. În această configurație, sarcina admisibilă pentru întregul post de lucru este de 2500 kg.

Scală gravată pe blatul de 2400x1200 mm
Pe suprafața mare de lucru, operatorul poate utiliza o scală gravată de 100x100 mm. Marcajele organizează spațiul de lucru și facilitează amplasarea inițială a profilelor lungi, ramelor late și elementelor care necesită menținerea unor distanțe determinate.

În cazul ansamblurilor realizate în mod repetitiv, poziția piesei și a dispozitivelor poate fi raportată la marcajele care rămân pe suprafața blatului. Acest lucru permite pregătirea mai rapidă a următoarei configurații, fără a fi necesară stabilirea din nou, de la zero, a fiecărui punct de poziționare și fixare.

Scala servește drept ajutor pentru organizarea poziționării construcției. Pentru verificarea precisă a dimensiunilor și geometriei acesteia sunt în continuare necesare instrumente de măsurare adecvate.

Planeitatea blatului după nivelarea corectă
După amplasarea SMART 15 mm 2400x1200 mm în locul final de lucru, întregul blat trebuie să se încadreze în toleranța declarată de planeitate de ≤0.3 mm. Pentru atingerea acestei valori, postul trebuie nivelat corect.

În cazul formatului de 2400x1200 mm, verificarea trebuie să cuprindă diferite zone și direcții ale suprafeței de lucru. Reglarea corectă ajută la poziționarea repetabilă a pieselor mai mari. Mutarea mesei într-un alt loc de lucru necesită o nouă verificare și, dacă este necesar, corectarea nivelării.

Parametrii mesei de sudură SMART 15 mm 2400x1200 mm
Suprafață de lucru 2400x1200 mm
Format mare pentru construcții mai lungi și mai late
Blat din oțel S355J2+N cu grosimea de 15 mm
Capacitate maximă de încărcare de 2500 kg cu greutatea distribuită uniform
Construcție ranforsată cu nervuri de rigidizare
Sistem de găuri Ø16 sau Ø28
Rețea de găuri 100x100 mm sau configurație diagonală
Găuri de montaj frezate și șanfrenate
Scală gravată de 100x100 mm
Două rânduri de găuri în pereții laterali
Toleranță de planeitate ≤0.3 mm după nivelarea corectă
Posibilitatea de a modifica dispunerea dispozitivelor
Suprafață care permite utilizarea mai multor puncte de sprijin și fixare

SMART 15 mm 2400x1200 mm oferă spațiul necesar pentru poziționarea construcțiilor mai mari împreună cu un sistem extins de fixare. Planificați un post de lucru cu o suprafață de 2400x1200 mm dacă doriți să deplasați mai rar piesele lungi și late între etapele succesive ale lucrării.

Variantele mesei SMART 15 2400x1200 mm
Masa de sudură GPPH SMART 15 de 2400x1200 mm se face cu găuri Φ16 mm în rețea diagonală sau 100x100 mm și găuri Φ28 mm în rețea diagonală sau 100x100 mm, fiecare pe roți sau pe picioare cu talpă. Varianta aceasta are codul 16_DIAG_K_GPPH_SMART_15_240x120: blat 15 mm, găuri Φ16 mm în rețea diagonală, pe roți.

Pe scurt
Formatul mare se potrivește pentru rame mai mari, cadre, porți, balustrade, profile lungi și ansambluri care cer mai multe puncte de sprijin și fixare. Lungimea și lățimea blatului îți permit să ții la un singur post o parte mai mare din construcție împreună cu dispozitivele, deci muți piesa mai rar între etapele de pregătire și sudare. Cele două rânduri de găuri din pereții laterali îți dau puncte de montaj în plus pentru suporturi, elemente verticale și părți ale construcțiilor spațiale.
