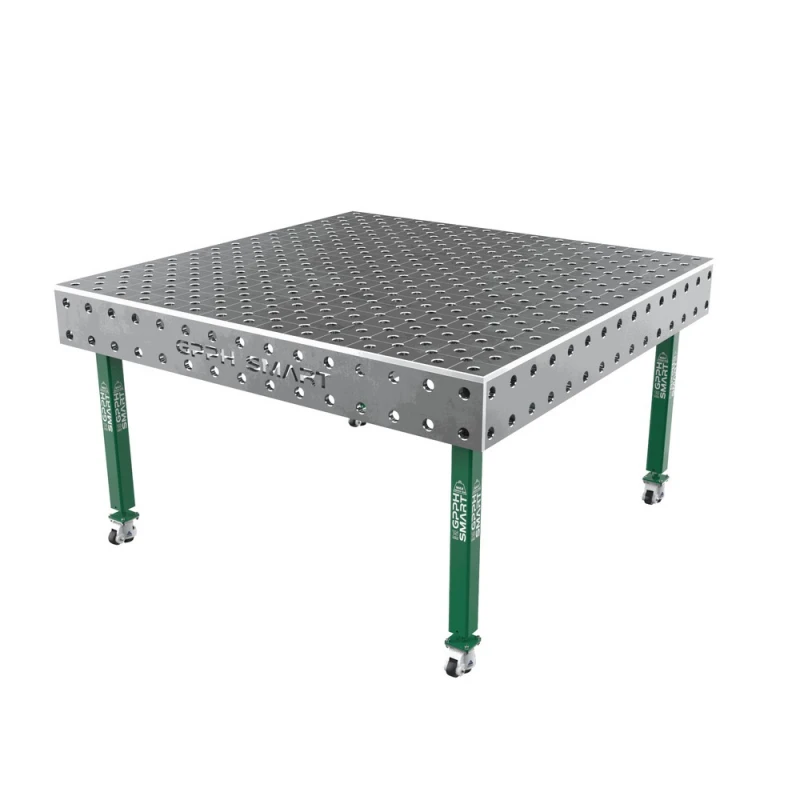

Masa sudura, GPPH, SMART 15, 1500x1480 mm, blat 15 mm, gauri 28 mm, retea diagonala, pe roti

Masa de sudură GPPH SMART 15 1500x1480 mm, blat 15 mm, găuri Φ28 mm în rețea diagonală, pe roți are blatul de 15 mm din oțel S355J2+N ranforsat cu nervuri, găuri de montaj frezate și teșite și o scală gravată de 100x100 mm. Îți dă loc de prindere pentru rame, cadre și construcții spațiale și duce până la 2500 kg cu greutatea distribuită uniform.

Masă de sudură SMART 15 mm 1500x1480 mm – blat lat pentru construcții de mari dimensiuni
Pentru construcțiile care necesită acces din mai multe părți, SMART 15 mm 1500x1480 mm oferă o zonă de lucru aproape pătrată, pe care pot fi amplasate piesa, dispozitivele și punctele suplimentare de sprijin. Blatul din oțel S355J2+N cu grosimea de 15 mm, nervurile de rigidizare și sistemul de găuri creează o bază stabilă pentru lucrările zilnice de montaj și sudură.

Suprafață de 1500x1480 mm pentru lucru din diferite părți
Proporțiile de 1500x1480 mm sunt potrivite pentru rame late, construcții spațiale, baze, cadre și ansambluri care necesită fixare în mai multe puncte. Suprafața aproape pătrată permite așezarea elementelor atât pe lungime, cât și pe lățimea postului de lucru.

Forma aproape pătrată facilitează organizarea lucrului atunci când este necesar accesul la construcție din mai multe părți. Pe suprafață se poate rezerva spațiu pentru piesă, elementele de oprire, cleme și suporturi suplimentare. În cazul construcțiilor late, blatul pentru masa de sudură trebuie să țină cont de spațiul ocupat de toate aceste elemente, nu doar de dimensiunile construcției propriu-zise.

Într-un atelier care realizează construcții de dimensiuni medii, această variantă poate prelua majoritatea lucrărilor zilnice legate de poziționarea, fixarea și sudarea pieselor. Adâncimea mai mare oferă mai multe posibilități de amplasare a piesei decât varianta mai îngustă de 1500x1000 mm, dar necesită și o planificare corespunzătoare a spațiului din jurul postului de lucru.

Blat cu grosimea de 15 mm din oțel S355J2+N
La modelul SMART 15 mm, suprafața de bază este formată dintr-un blat de sudură din oțel S355J2+N cu grosimea de 15 mm. Lățimea sa facilitează pregătirea pieselor care necesită amplasarea punctelor de fixare în mai multe direcții.

Rigiditatea suprafeței de lucru este susținută de nervurile amplasate dedesubt. Această construcție ajută la distribuirea uniformă a greutății pe întreaga masă, ceea ce este deosebit de important în cazul elementelor late sprijinite și fixate în mai multe puncte.

Găurile sunt frezate și teșite pentru ca marginile lor să fie pregătite pentru introducerea bolțurilor și lucrul cu cleme, colțare și elemente de oprire. Schimbarea poziției sculelor permite adaptarea postului de lucru la construcțiile următoare, fără a-l limita la o singură configurație.

GPPH recomandă: stabiliți mai întâi cât spațiu ocupă configurația completă de lucru – piesa, suporturile, clemele și elementele de poziționare. Pentru formatul de 1500x1480 mm, planificați și accesul din acele părți din care operatorul va fixa elementele, va verifica dimensiunile și va realiza sudurile.

Găuri de montaj pe suprafața largă de lucru
Sunt disponibile sistemele de găuri Ø16 și Ø28, iar punctele de fixare pot fi dispuse într-o rețea de 100x100 mm sau în configurație diagonală. Configurația potrivită este determinată în principal de compatibilitatea cu sculele utilizate și de modul de poziționare a construcțiilor realizate.

Suprafața largă de lucru permite amplasarea clemelor, suporturilor și elementelor de oprire în mai multe direcții. Acest lucru permite realizarea unor configurații de fixare adaptate ramelor, bazelor și construcțiilor spațiale cu proporții diferite.

Posibilități suplimentare sunt oferite de pereții laterali prevăzuți cu două rânduri de găuri. Aceștia pot fi utilizați pentru fixarea suporturilor, a pieselor verticale și a elementelor care depășesc conturul superior al suprafeței de lucru.

Capacitatea de încărcare a mesei de sudură SMART 15 mm
Pentru formatul SMART 15 mm 1500x1480 mm, sarcina maximă este de 2500 kg, cu condiția ca greutatea să fie distribuită uniform. Acest parametru permite și pregătirea unor rame și ansambluri mai grele, dacă dimensiunile lor corespund suprafeței de lucru disponibile.

Scală gravată pe blatul de 1500x1480 mm
Sistemul de marcaje gravate de 100x100 mm organizează suprafața largă de lucru și facilitează poziționarea orientativă a elementelor în diferite direcții. Astfel, operatorul dispune de puncte de referință fixe, utile la poziționarea ramelor, profilelor și punctelor de bază.

Dacă aceeași construcție revine în producție, gravarea facilitează identificarea zonelor suprafeței utilizate anterior pentru poziționarea piesei, clemelor și suporturilor. Împreună cu sistemul de găuri, aceasta simplifică pregătirea următorului post conform unei configurații deja verificate.

Marcajele nu au rolul unui instrument final de control. Precizia dimensiunilor și geometria construcției pregătite trebuie verificate cu instrumente de măsurare adecvate.

Planeitatea blatului după nivelarea corectă
Toleranța declarată de planeitate a suprafeței SMART 15 mm este de ≤0.3 mm pe întreaga suprafață a blatului. Menținerea acestui parametru necesită nivelarea corectă a mesei după amplasarea acesteia în locul destinat utilizării.

Având în vedere proporțiile de 1500x1480 mm, este recomandat ca suprafața să fie verificată pe lungime, pe lățime și pe diagonale. Reglarea corectă susține poziționarea repetabilă a pieselor late. După mutarea mesei, nivelarea trebuie verificată din nou.

Parametrii mesei de sudură SMART 15 mm 1500x1480 mm
Suprafață de lucru 1500x1480 mm
Format aproape pătrat care facilitează lucrul din diferite părți
Blat din oțel S355J2+N cu grosimea de 15 mm
Capacitate maximă de încărcare de 2500 kg cu greutatea distribuită uniform
Construcție ranforsată cu nervuri de rigidizare
Sistem de găuri Ø16 sau Ø28
Rețea de găuri 100x100 mm sau configurație diagonală
Găuri de montaj frezate și șanfrenate
Scală gravată de 100x100 mm
Două rânduri de găuri în pereții laterali
Toleranță de planeitate ≤0.3 mm după nivelarea corectă
Posibilitatea de a modifica dispunerea dispozitivelor
Format potrivit pentru rame late și construcții spațiale

SMART 15 mm 1500x1480 mm oferă o suprafață largă de lucru pentru amplasarea piesei, suporturilor și elementelor de fixare. Alegeți formatul 1500x1480 mm atunci când construcția necesită spațiu în ambele direcții și acces confortabil din mai multe părți ale postului de lucru.

Variantele mesei SMART 15 1500x1480 mm
Masa de sudură GPPH SMART 15 de 1500x1480 mm se face cu găuri Φ16 mm în rețea diagonală sau 100x100 mm și găuri Φ28 mm în rețea diagonală sau 100x100 mm, fiecare pe roți sau pe picioare cu talpă. Varianta aceasta are codul 28_DIAG_K_GPPH_SMART_15_150x148: blat 15 mm, găuri Φ28 mm în rețea diagonală, pe roți.

Pe scurt
Formatul de 1500x1480 mm se potrivește pentru rame late, cadre, baze și construcții spațiale la care punctele de fixare se așază în mai multe direcții. Față de masa de 1500x1000 mm, are o adâncime mai mare și îți dă loc în plus pentru piese late, suporturi și dispozitive; formatul de 1500x1000 mm ocupă mai puțin loc și poate ușura accesul la centrul construcției. În jurul mesei lasă spațiu liber pe laturile de pe care montezi, măsori și sudezi, plus căi de trecere sigure și loc pentru manevrarea elementelor mari.

Masa de sudură GPPH SMART 15 1500x1480 mm, blat 15 mm, găuri Φ28 mm în rețea diagonală, pe roți
