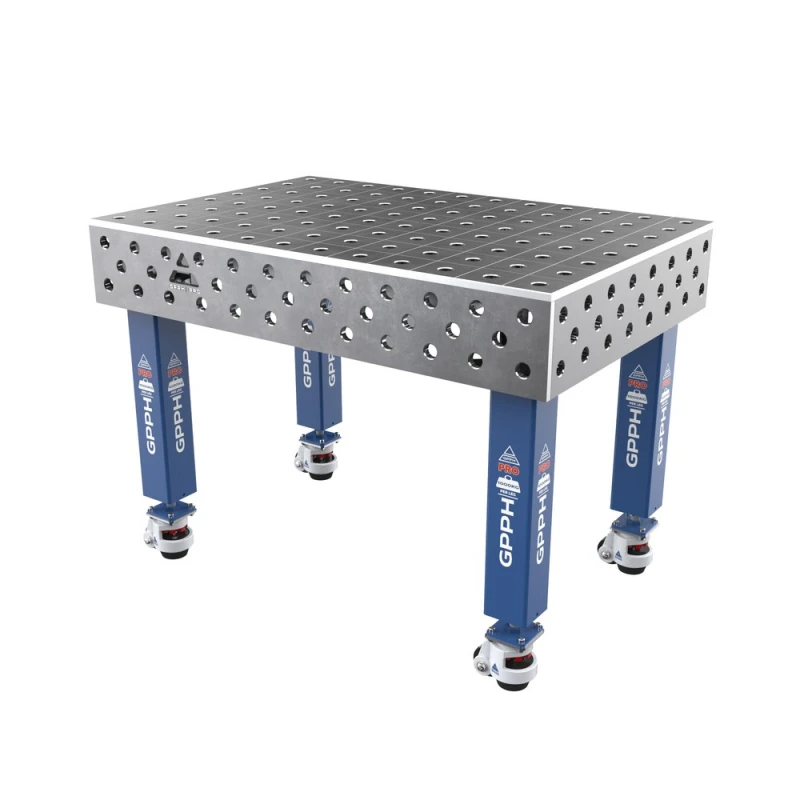

Masa sudura, GPPH, PRO, 1200x800 mm, blat 15 mm, gauri 28 mm, retea 100x100, pe roti

Masa de sudură GPPH PRO 1200x800 mm, blat 15 mm, găuri Φ28 mm în rețea 100x100 mm, pe roți are blatul de 15 mm din oțel S355J2+N, cu toleranță de planeitate ≤0.15 mm și găuri frezate și teșite executate cu toleranță ±0.05 mm, pe picioare din profil 100x100x4 mm care duc până la 1000 kg fiecare. E baza precisă pe care poziționezi, fixezi și sudezi piesele fără să pierzi cotele.

Masă de sudură PRO 1200x800 mm – blat alungit pentru profile și cadre
Masă de sudură PRO 1200x800 mm de la GPPH are un blat realizat din oțel S355J2+N cu grosimea de 15 mm, fabricat cu o toleranță de planeitate de ≤0.15 mm și ranforsat cu nervuri pe partea inferioară. Este potrivită atunci când profilele mai lungi, cadrele înguste și elementele alungite necesită un sprijin stabil și mai multe puncte de fixare într-o singură configurație.

Suprafață de lucru de 1200x800 mm pentru profile și construcții alungite
Proporțiile blatului de 1200x800 mm oferă mai mult spațiu de-a lungul axei principale de lucru decât variantele de 1000 mm. Lungimea de 1200 mm permite o distanță mai mare între punctele extreme de fixare, facilitând poziționarea profilelor, consolelor, cadrelor înguste, structurilor și a altor elemente cu formă alungită.

Lățimea de 800 mm lasă în același timp spațiu pentru elementele de fixare pe ambele părți ale piesei, fără a crea un post de lucru excesiv de adânc. Aceste proporții sunt potrivite pentru lucrările în care lungimea construcției este mai importantă decât o suprafață extinsă pe axa transversală.

Blatul de sudură de 1200x800 mm poate constitui astfel un post de lucru practic pentru pregătirea în serie a unor elemente similare. Mai multe puncte de referință pot fi distribuite de-a lungul celor 1200 mm, reducând necesitatea de a deplasa profilul și de a-i stabili din nou poziția între operațiile succesive.

Construcție PRO cu blat de 15 mm din oțel S355J2+N
În varianta de 1200x800 mm, suprafața de lucru este realizată dintr-o placă de oțel S355J2+N cu grosimea de 15 mm. Nervurile amplasate sub blat îi sporesc rigiditatea, ceea ce este deosebit de util atunci când punctele de fixare sunt dispuse la distanțe mai mari de-a lungul celor 1200 mm.

Profilele lungi și celelalte piese pot fi poziționate pe o suprafață realizată cu o toleranță de planeitate de ≤0.15 mm. Astfel, elementul beneficiază de o bază plană chiar înainte de utilizarea clemelor, opritoarelor și a celorlalte unelte de fixare.

Marginile frezate și teșite ale găurilor simplifică montarea și demontarea accesoriilor sistemului
Valoarea de ±0.05 mm definește toleranța de execuție a găurilor utilizate ca puncte de fixare
Poziționarea elementelor succesive de-a lungul profilului poate fi controlată în raport cu grila gravată de 100x100 mm
Sub blat se află un sistem de nervuri care asigură rigidizarea suplimentară a suprafeței
Picioarele postului de lucru sunt realizate din profil de 100x100x4 mm
1000 kg pe fiecare picior permite distribuirea unor sarcini mai mari între punctele de sprijin ale mesei

GPPH recomandă: Un profil lung trebuie poziționat mai întâi la capete. După verificarea alinierii elementului, pot fi adăugate puncte intermediare de fixare. În acest fel, strângerea nu va fixa o îndoire sau o răsucire care nu a fost observată anterior.

Capacitatea maximă de încărcare a mesei de până la 4000 kg
Masa se sprijină pe 4 picioare din profil 100x100x4 mm, fiecare cu capacitate de până la 1000 kg; la o distribuție corectă și uniformă a sarcinii rezultă până la 4000 kg.

Parametrii mesei de sudură PRO 1200x800 mm
Dimensiunile blatului: 1200x800 mm – suprafață alungită pentru profile, cadre și elemente alungite
Grosimea blatului: 15 mm – suprafață stabilă pentru fixarea pieselor
Material: oțel S355J2+N – material structural utilizat pentru blatul seriei PRO
Toleranță de planeitate: ≤0.15 mm – bază plană pe întreaga suprafață de lucru
Găuri: frezate și teșite – poziționare mai ușoară a uneltelor de fixare
Toleranța de execuție a găurilor: ±0.05 mm – poziționare precisă și repetabilă a accesoriilor
Gradație gravată: 100x100 mm – puncte de referință pentru poziționarea profilelor și structurilor
Ranforsarea blatului: sistem de nervuri – rigiditate sporită a suprafeței de lucru
Profilul picioarelor: 100x100x4 mm – bază stabilă pentru masă
Capacitate de încărcare: 1000 kg pe picior – permite lucrul cu elemente mai grele atunci când sarcina este distribuită corect

Lungimea de 1200 mm oferă mai mult spațiu pentru distribuirea punctelor de referință de-a lungul profilului, iar planeitatea de ≤0.15 mm asigură o suprafață plană pentru poziționarea acestuia. Pentru cadre alungite, profile și structuri, merită luată în considerare varianta PRO 1200x800 mm, mai ales atunci când lățimea suplimentară a formatelor mai mari nu este necesară.

Variantele mesei PRO 1200x800 mm
Masa de sudură GPPH PRO de 1200x800 mm se face cu găuri Φ16 mm în rețea diagonală, 50x50 mm sau 100x100 mm și găuri Φ28 mm în rețea diagonală sau 100x100 mm, fiecare pe roți sau pe picioare cu talpă. Varianta aceasta are codul 28_100x100_K_TWT_PRO_120x80: blat 15 mm, găuri Φ28 mm în rețea 100x100 mm, pe roți.

Pe scurt
Lungimea de 1200 mm mărește distanța dintre punctele de referință extreme, iar lățimea de 800 mm lasă loc pentru elementele de fixare pe ambele părți ale piesei. Nervurile de sub blat măresc rigiditatea suprafeței de lucru când fixezi elementele. La multe construcții alungite, cei 800 mm îți lasă loc pentru colțare, opritoare și cleme pe ambele părți ale piesei.

Masa de sudură GPPH PRO 1200x800 mm, blat 15 mm, găuri Φ28 mm în rețea 100x100 mm, pe roți
