Placa montare flanse masa sudura, GPPH, 16_P_013, 550 mm

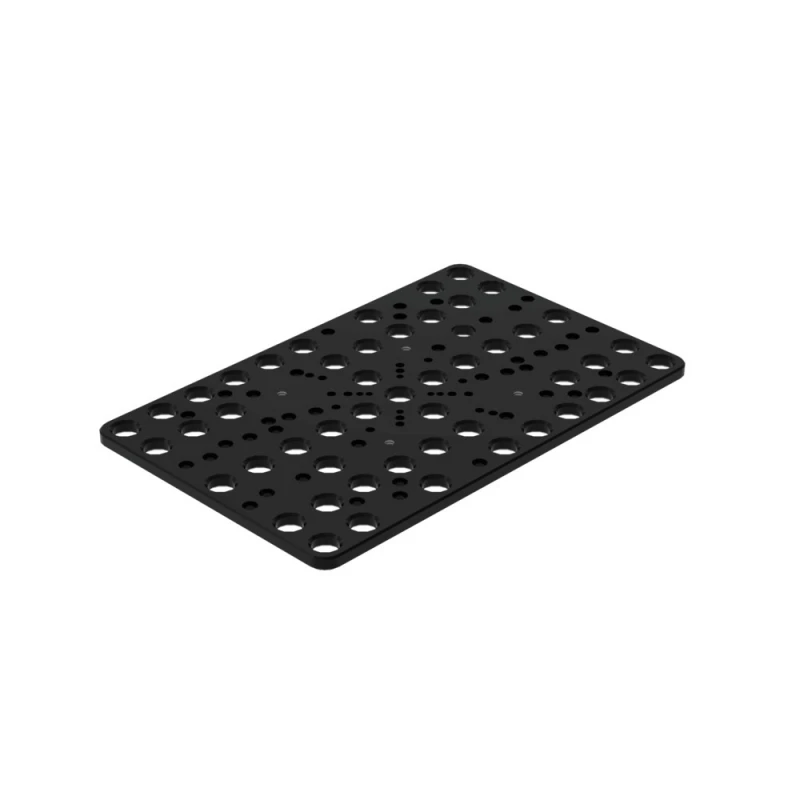

Placa de montare 550 GPPH 16_P_013 este un element de sistem pentru masa de sudură cu orificii Φ16 mm, cu care așezi și fixezi precis piese, suporturi și scule ajutătoare. Te ajută la poziționarea rapidă și repetabilă în lucrul de serie și la construcțiile din mai multe elemente, la montaj, la sudură și la controlul dimensional.

Două tipuri de orificii
Orificiile de montaj fixează placa stabil pe masa de sudură. Orificiile de poziționare îți permit să așezi rapid și repetabil colierele (flanșele), cu ajutorul știfturilor de poziționare. Montajul și demontajul sunt rapide datorită știfturilor de fixare.

Orificii după EN 1092-1
Dispunerea și dimensiunile orificiilor de fixare respectă EN 1092-1, așa că placa este pe deplin compatibilă cu colierele și știfturile folosite în acest standard. Pregătirea sudurii se standardizează, lucrul merge mai repede, iar reglajele ies cât se poate de precise. Placa poate lucra pe verticală și pe orizontală.

Compatibilitate
Varianta 16_P_013 este pentru sistemul de orificii Φ16 mm. Pentru orificii Φ28 mm alege varianta 28_P_013 a plăcii. Știfturile de poziționare GPPH pentru placa de montare există în diametrele 8.1 mm, 10.1 mm și 16.1 mm.

Placa de montare 550 GPPH 16_P_013
