Masa sudura, GPPH, SMART 15, 3000x1480 mm, blat 15 mm, gauri 28 mm, retea 100x100, pe roti

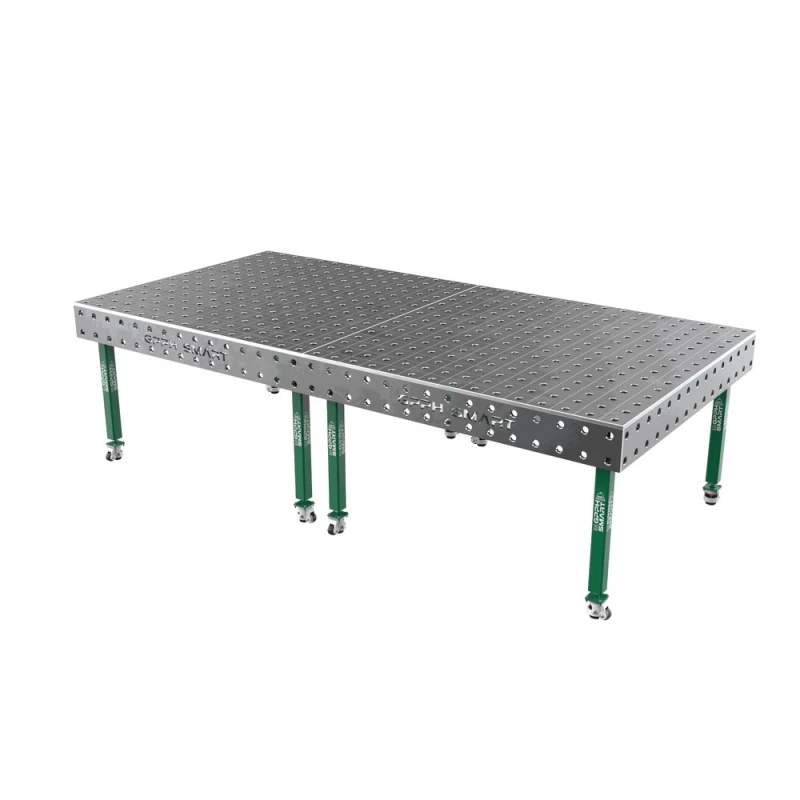

Masa de sudură GPPH SMART 15 3000x1480 mm, blat 15 mm, găuri Φ28 mm în rețea 100x100 mm, pe roți are blatul de 15 mm din oțel S355J2+N ranforsat cu nervuri, găuri de montaj frezate și teșite și o scală gravată de 100x100 mm. Îți dă loc de prindere pentru rame, cadre și construcții spațiale și duce până la 5000 kg cu greutatea distribuită uniform.

Masă de sudură SMART 15 mm 3000x1480 mm – suprafață de lucru extinsă pentru construcții mari
Două suprafețe de 1500x1480 mm unite formează, în configurația SMART 15 mm, un post de lucru de 3000x1480 mm destinat ramelor mari, cadrelor și construcțiilor spațiale. Zona de lucru extinsă permite amplasarea piesei, dispozitivelor și punctelor suplimentare de sprijin fără reorganizarea frecventă a elementelor de fixare între etapele succesive ale lucrării.

Suprafață de 3000x1480 mm pentru construcții mari
Cea mai mare suprafață de lucru din această serie este destinată ramelor lungi și late, construcțiilor spațiale, porților, cadrelor, ansamblurilor de profile și elementelor care necesită fixare în mai multe puncte.

Lungimea de 3000 mm permite amplasarea elementelor longitudinale la un singur post de lucru, iar lățimea de 1480 mm oferă spațiu pentru piese dezvoltate în mai multe direcții. Suprafața de lucru mai mare reduce necesitatea deplasării construcției, a restabilirii punctelor de referință și a reorganizării sistemelor de fixare în etapele succesive ale lucrării.

Suprafața de lucru poate fi împărțită în zone destinate pregătirii diferitelor părți ale construcției sau etapelor succesive de montaj. Totuși, un format atât de mare necesită spațiu nu doar pentru postul propriu-zis, ci și pentru căi de acces sigure și pentru accesul operatorului la punctele de fixare și sudare.

Două mese de 1500x1480 mm care formează un post de lucru mare
Suprafața de 3000x1480 mm este formată din două mese cu dimensiunile de 1500x1480 mm. Fiecare blat pentru masa de sudură din această configurație poate face parte dintr-un post comun de lucru sau poate fi utilizat ca suprafață separată pentru lucrări mai mici.

Atunci când se lucrează într-o configurație comună, cele două părți trebuie aliniate cu precizie una față de cealaltă. Nivelarea și alinierea meselor sunt deosebit de importante la poziționarea elementelor lungi care se întind pe întreaga suprafață de 3000x1480 mm.

Posibilitatea de separare a configurației mărește flexibilitatea în organizarea atelierului. În funcție de lucrările curente, mesele pot fi utilizate pentru o singură construcție mare sau pentru două sarcini independente realizate la posturi mai mici.

GPPH recomandă: înainte de configurarea postului de 3000x1480 mm, stabiliți poziția ambelor mese și traseele de circulație din jurul întregului post de lucru. Verificați și dacă operatorul va putea ajunge la toate zonele construcției fără a fi necesară separarea sau deplasarea suprafețelor în timpul lucrului.

Blaturi cu grosimea de 15 mm din oțel S355J2+N
Fiecare blat de sudură este realizat din oțel S355J2+N cu grosimea de 15 mm. Două astfel de suprafețe formează o bază care permite poziționarea elementelor mari și realizarea unor configurații extinse de fixare.

Construcția de sub blaturi este întărită cu nervuri de rigidizare. Rolul acestora este de a susține rigiditatea ambelor suprafețe și de a transfera greutatea distribuită uniform către structurile meselor. Piesele mari trebuie sprijinite atât pe lungimea, cât și pe lățimea postului de lucru.

Marginile găurilor au fost frezate și teșite. Acest lucru facilitează utilizarea bolțurilor, clemelor, colțarelor și elementelor de oprire la realizarea configurațiilor de fixare care cuprind una sau ambele părți ale ansamblului.

Găuri de montaj pe suprafața de 3000x1480 mm
Configurația SMART 15 mm poate fi aleasă cu un sistem de găuri Ø16 sau Ø28 și cu o rețea de 100x100 mm sau în configurație diagonală. Sistemul trebuie să corespundă diametrului dispozitivelor utilizate, iar dispunerea găurilor trebuie adaptată metodelor planificate de poziționare și fixare a elementelor.

Numărul de puncte de montaj disponibile pe suprafața de 3000x1480 mm permite amplasarea clemelor, suporturilor și elementelor de oprire în numeroase zone. Acest lucru facilitează stabilizarea simultană a părților lungi și late ale construcției.

Suprafețele superioare sunt completate de pereți laterali prevăzuți cu două rânduri de găuri. Aceștia pot fi utilizați pentru poziționarea elementelor verticale, suporturilor și părților cadrelor spațiale care depășesc conturul blaturilor.

Capacitatea de încărcare a mesei de sudură SMART 15 mm
Întreaga configurație SMART 15 mm 3000x1480 mm poate fi încărcată până la maximum 5000 kg, cu condiția ca greutatea să fie distribuită uniform pe ambele mese. Acest parametru se referă la postul de lucru complet format din cele două părți.

Scală gravată pe blatul de 3000x1480 mm
Ambele mese sunt prevăzute cu o scală gravată de 100x100 mm, care oferă puncte de referință necesare pentru poziționarea orientativă a profilelor lungi, ramelor late și elementelor care se întind pe întreaga configurație.

Pe un post de lucru format din două părți, scala ajută la coordonarea poziției elementelor între cele două suprafețe. Acest lucru este deosebit de important atunci când următoarea piesă trebuie poziționată conform unei configurații utilizate anterior pe întreaga suprafață de 3000x1480 mm.

Gravarea, de una singură, nu confirmă geometria corectă a construcției și nici alinierea corespunzătoare a celor două mese. Dimensiunile piesei și poziția relativă a părților postului de lucru trebuie verificate cu instrumente de măsurare adecvate.

Planeitatea suprafeței după nivelarea corectă
Fiecare dintre cele două suprafețe care formează postul de lucru de 3000x1480 mm păstrează o toleranță de planeitate de ≤0.3 mm după nivelarea corectă. Atunci când mesele sunt unite într-un singur post, cele două blaturi trebuie, de asemenea, aliniate unul față de celălalt.

Verificarea trebuie să cuprindă diferite zone și direcții pe fiecare parte, precum și zona de îmbinare dintre acestea. După mutarea uneia dintre mese sau schimbarea configurației postului, trebuie verificate din nou nivelarea și alinierea reciprocă a suprafețelor.

Parametrii mesei de sudură SMART 15 mm 3000x1480 mm
Suprafață de lucru 3000x1480 mm
Configurație formată din două mese de 1500x1480 mm
Posibilitatea de a lucra pe o suprafață mare sau pe două suprafețe separate
Blaturi din oțel S355J2+N cu grosimea de 15 mm
Capacitate maximă de încărcare de 5000 kg cu greutatea distribuită uniform
Construcție ranforsată cu nervuri de rigidizare
Sistem de găuri Ø16 sau Ø28
Rețea de găuri 100x100 mm sau configurație diagonală
Găuri de montaj frezate și șanfrenate
Scală gravată de 100x100 mm
Două rânduri de găuri în pereții laterali
Toleranță de planeitate ≤0.3 mm după nivelarea corectă
Suprafață potrivită pentru rame mari și construcții spațiale

SMART 15 mm 3000x1480 mm combină spațiul necesar pregătirii construcțiilor mari cu posibilitatea de a împărți postul de lucru în două părți independente. Descoperiți configurația de 3000x1480 mm dacă doriți să reduceți necesitatea deplasării pieselor mari și să distribuiți elementele de fixare necesare pe o suprafață de lucru extinsă.

Variantele mesei SMART 15 3000x1480 mm
Masa de sudură GPPH SMART 15 de 3000x1480 mm se face cu găuri Φ16 mm în rețea diagonală sau 100x100 mm și găuri Φ28 mm în rețea diagonală sau 100x100 mm, fiecare pe roți sau pe picioare cu talpă. Varianta aceasta are codul 28_100x100_K_GPPH_SMART_15_300x148: blat 15 mm, găuri Φ28 mm în rețea 100x100 mm, pe roți.

Pe scurt
Suprafața de 3000x1480 mm e formată din două mese de 1500x1480 mm, pe care le folosești împreună, ca un singur post mare, sau separat, ca două suprafețe de lucru. Ca să le aliniezi corect, nivelezi fiecare masă și apoi aliniezi cele două suprafețe una față de cealaltă, cu atenție la zona de îmbinare și la elementele lungi sprijinite pe ambele blaturi. Capacitatea maximă de 5000 kg se referă la tot postul de lucru, cu greutatea distribuită uniform pe ambele părți, nu la un singur picior sau la o zonă mică a blatului.

Masa de sudură GPPH SMART 15 3000x1480 mm, blat 15 mm, găuri Φ28 mm în rețea 100x100 mm, pe roți
