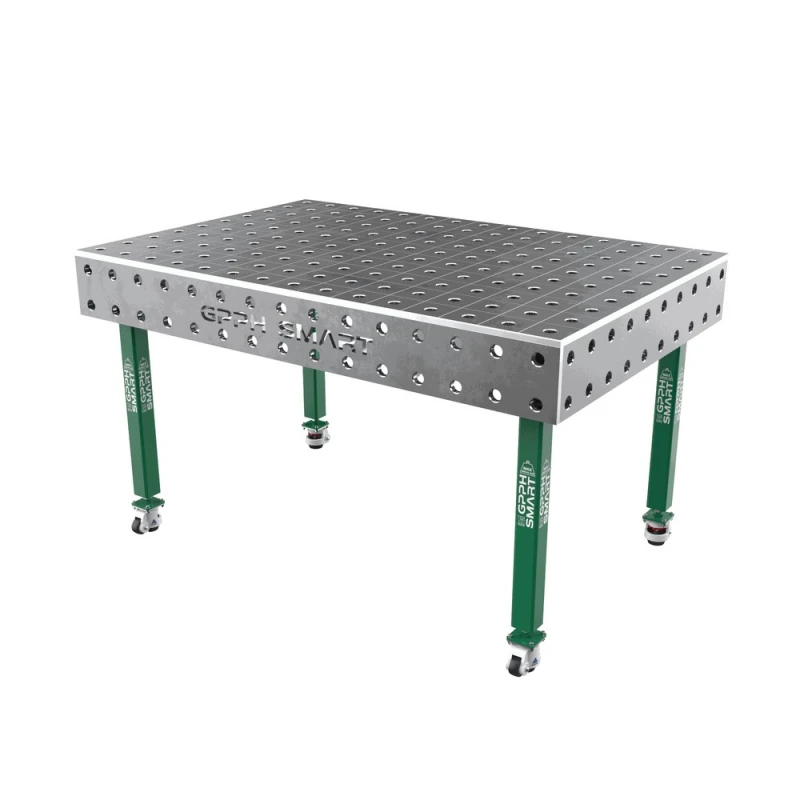

Masa sudura, GPPH, SMART 15, 1500x1000 mm, blat 15 mm, gauri 28 mm, retea 100x100, pe roti

Masa de sudură GPPH SMART 15 1500x1000 mm, blat 15 mm, găuri Φ28 mm în rețea 100x100 mm, pe roți are blatul de 15 mm din oțel S355J2+N ranforsat cu nervuri, găuri de montaj frezate și teșite și o scală gravată de 100x100 mm. Îți dă loc de prindere pentru rame, cadre și construcții spațiale și duce până la 2500 kg cu greutatea distribuită uniform.

Masă de sudură SMART 15 mm 1500x1000 mm – post de lucru solid pentru construcții mici și medii
Pe o suprafață de 1500x1000 mm, masa de sudură GPPH SMART 15 mm combină accesul confortabil la piesă cu o construcție pregătită pentru lucrul zilnic în atelier. Blatul de sudură din oțel S355J2+N cu grosimea de 15 mm, nervurile de rigidizare, găurile frezate și teșite și scala gravată creează un post de lucru funcțional pentru poziționarea și fixarea construcțiilor mici și medii.

Suprafață de 1500x1000 mm pentru lucrul zilnic în atelier
Formatul de 1500x1000 mm oferă spațiu adecvat pentru lucrul cu rame, console, profile, suporturi și ansambluri sudate repetitive. Suprafața dreptunghiulară permite amplasarea elementelor mai lungi de-a lungul laturii de 1500 mm, iar lățimea de 1000 mm facilitează accesul la construcție din ambele părți ale postului de lucru.

O masă de sudură cu dimensiunile de 1500x1000 mm poate funcționa ca post principal de lucru pentru proiecte mici și medii. De asemenea, este potrivită ca suprafață de lucru suplimentară într-un atelier care utilizează mai multe mese. Un blat pentru masă de sudură ales corespunzător trebuie să ofere spațiu atât pentru piesa pregătită, cât și pentru sculele și dispozitivele necesare. Acest format ajută la îndeplinirea ambelor cerințe fără a ocupa spațiul specific modelelor mai mari.

Blat cu grosimea de 15 mm din oțel S355J2+N
Baza suprafeței de lucru este o placă din oțel S355J2+N cu grosimea de 15 mm. Caracteristicile sale permit poziționarea și fixarea stabilă a elementelor din oțel atât la realizarea construcțiilor individuale, cât și în cazul seriilor scurte.

Rigidizarea suprafeței de lucru este asigurată de un sistem de nervuri amplasat dedesubt. Acesta contribuie la preluarea sarcinilor distribuite uniform și ajută la menținerea rigidității postului atunci când piesa trebuie sprijinită și fixată în mai multe puncte.

GPPH recomandă: înainte de a alege suprafața de 1500x1000 mm, comparați dimensiunile pieselor realizate cel mai frecvent cu spațiul ocupat de cleme, colțare și elemente de oprire. După fixarea construcției, operatorul trebuie să aibă în continuare acces liber la punctele de referință și la zonele destinate sudării.

Găuri de montaj pe suprafața de 1500x1000 mm
Configurația SMART 15 mm poate utiliza găuri în sistem Ø16 sau Ø28, dispuse într-o rețea de 100x100 mm sau în configurație diagonală. Alegerea trebuie corelată cu bolțurile, clemele, colțarele utilizate și cu dispunerea planificată a punctelor de fixare.

Marginile găurilor sunt frezate și teșite, ceea ce facilitează introducerea bolțurilor și montarea elementelor de oprire și a sculelor de fixare. După finalizarea unei lucrări, dispozitivele pot fi rearanjate într-o nouă configurație, adaptată următoarei piese.

Posibilitățile de fixare nu se limitează la suprafața superioară. Cele două rânduri de găuri realizate în pereții laterali oferă puncte de montaj suplimentare pentru suporturi, elemente poziționate vertical și părți ale construcțiilor spațiale.

Capacitatea de încărcare a mesei de sudură SMART 15 mm
Cu greutatea distribuită uniform, SMART 15 mm 1500x1000 mm atinge o capacitate maximă de încărcare de 2500 kg. Acest lucru permite utilizarea postului și pentru rame și ansambluri mai grele, cu condiția ca dimensiunile lor să se încadreze în suprafața de lucru disponibilă.

Scală gravată pe blatul de 1500x1000 mm
Pe suprafață este gravată o scală de 100x100 mm, care îi oferă operatorului puncte de referință constante la poziționarea profilelor, ramelor și a celorlalte elemente. Aceasta facilitează pregătirea configurației inițiale fără a fi necesară stabilirea de la zero a tuturor pozițiilor de fiecare dată.

În producția de construcții repetitive, marcajele ajută la revenirea la o dispunere verificată anterior a piesei și a sculelor de fixare. Împreună cu sistemul de găuri, acestea facilitează refacerea configurației utilizate în seria precedentă.

Gravarea este destinată poziționării orientative pe suprafața de lucru. Verificarea finală a dimensiunilor și geometriei construcției trebuie realizată în continuare cu ajutorul instrumentelor de măsurare destinate acestui scop.

Planeitatea blatului după nivelarea corectă
După nivelarea corectă a mesei, toleranța de planeitate a blatului SMART 15 mm este de ≤0.3 mm pe întreaga suprafață. Pentru atingerea acestui parametru, postul trebuie amplasat în poziția finală și reglat corespunzător.

Reglarea corectă a mesei ajută la menținerea unei poziționări repetabile a pieselor pe suprafața de 1500x1000 mm. După mutarea postului de lucru sau schimbarea modului de organizare, nivelarea trebuie verificată din nou și ajustată dacă este necesar.

Parametrii mesei de sudură SMART 15 mm 1500x1000 mm
Suprafață de lucru 1500x1000 mm
Blat din oțel S355J2+N cu grosimea de 15 mm
Capacitate maximă de încărcare de 2500 kg cu greutatea distribuită uniform
Construcție ranforsată cu nervuri de rigidizare
Sistem de găuri Ø16 sau Ø28
Rețea de găuri 100x100 mm sau configurație diagonală
Găuri de montaj frezate și șanfrenate
Scală gravată de 100x100 mm
Două rânduri de găuri în pereții laterali
Toleranță de planeitate ≤0.3 mm după nivelarea corectă
Posibilitatea modificării configurației dispozitivelor de lucru
Format destinat construcțiilor mici și medii

SMART 15 mm 1500x1000 mm combină o suprafață de lucru rezistentă, cu grosimea de 15 mm, cu un format care oferă acces confortabil la construcția pregătită. Alegeți SMART 15 mm 1500x1000 mm pentru un post de lucru unde aveți nevoie de o bază stabilă pentru fixarea pieselor mici și medii.

Variantele mesei SMART 15 1500x1000 mm
Masa de sudură GPPH SMART 15 de 1500x1000 mm se face cu găuri Φ16 mm în rețea diagonală sau 100x100 mm și găuri Φ28 mm în rețea diagonală sau 100x100 mm, fiecare pe roți sau pe picioare cu talpă. Varianta aceasta are codul 28_100x100_K_GPPH_SMART_15_150x100: blat 15 mm, găuri Φ28 mm în rețea 100x100 mm, pe roți.

Pe scurt
SMART 15 de 1500x1000 mm se potrivește ca masă principală de atelier: are destul spațiu pentru rame mici și medii, profile, console și ansambluri sudate repetitive, fără să ocupe locul unei mese mai mari. Blatul este din oțel S355J2+N, gros de 15 mm, susținut de nervuri de rigidizare, cu găuri de montaj frezate și teșite și cu scală gravată. Sistemul Ø16 sau Ø28 îl alegi în primul rând după bolțurile, clemele, colțarele și celelalte dispozitive pe care le folosești; verifică înainte compatibilitatea tuturor sculelor de fixare cu sistemul ales.

Masa de sudură GPPH SMART 15 1500x1000 mm, blat 15 mm, găuri Φ28 mm în rețea 100x100 mm, pe roți
